1. 测量

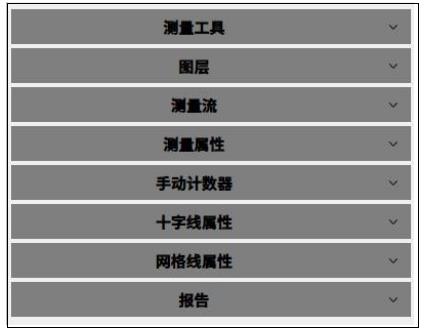

用户可在“测量”下对样本进行测量，获取样本数据。

图 6- 1

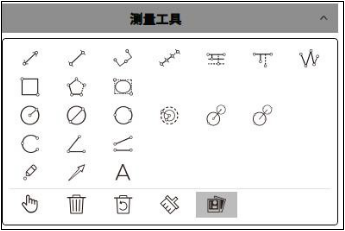

1.1 测量工具

图 6- 2

l  直线：单击选中起始点，再次单击选中结束点，绘制完成。数据可勾选显示长度、斜率、角度，用以测量两点间的距离。

l  H 型直线：同绘制直线操作一样，单击选中起始点，再次单击选中结束点，绘制完成。数据可勾选显示长度、斜率、角度，用以测量两点间的距离。

l3 点线：单击选择起始点，再次单击选择结束点，拖动鼠标单击完成绘制。数据可勾选显示长度、斜率、角度，用以测量两点间的距离。

l  多点线：单击选择起始点，可在一条直线上连续绘制多条线段，双击结束绘制。数据可勾选显示长度，用以测量同一线段上多段的距离。

l   平行线：单击选中起始点，再次单击选中结束点，绘制一条直线；再次单击绘制其平行线，双击结束绘制。数据可勾选显示平行线距离。

l 垂线：：单击选中起始点，再次单击选中结束点，绘制一条直线；再次单击绘制其垂线，双击结束绘制。数据可勾选显示垂线长度。

l  折线：单击选中起始点，再次单击选择折点，双击结束绘制。数据可勾选显示折线长度。

l  矩形：单击选择起始点，单击选择结束点。数据可勾选显示矩形宽度、高度、周长、面积。纽荷尔显微镜3D软件测量。

l多边形：单击多次绘制多边形，双击结束绘制。数据可勾选显示周长、面积。

l  椭圆：单击选择起始端点，再次单击选择结束端点。数据可勾选显示周长、面积、长轴、短轴、离心率。

l  半径圆：单击选择圆心，再单击选择半径，结束绘制。数据可勾选显示周长、面积、半径。

l 直径圆：两次单击绘制直径，数据可勾选显示周长、面积、半径。

l 三点圆：三次单击选择点绘制圆，数据可勾选显示周长、 面积、半径。

l同心圆：单击两次绘制半径圆，再次单击绘制其同心圆，双击结束。数据可勾选显示半径。

l  四点双圆：单击选择圆心，再次单击绘制半径圆，再单击选择圆心，单击选择半径， 绘制结束。数据可勾选显示两圆距离。

l  六点双圆：三次单击绘制第一个圆，再三次单击绘制第二个圆。数据可勾选显示两圆距离。

l圆弧：三次单击绘制圆弧，数据可勾选显示周长、半径、角度。

l三点角度：两条相连线段夹角，三次单击完成绘制，数据可勾选显示角度。

l 四点角度：两条线段所成角度，四次单击完成两条线段绘制，数据可勾选显示角度。

l 点：单击完成绘制，无数据显示。

l 箭头：单击选择起始端点，再单击选择结束端点，无数据显示。

l  文本：单击完成添加，可输入文本信息。

l  选择：选择鼠标显示方式，“箭头”可拖动图像，“手指”可拖动数据。

l 删除：点击删除，选中需要删除的测量，单击完成删除。

l  返回：对删除的测量进行返回处理，还原删除的测量。每单击一次，还原删除测量一次。

l 删除全部：点击删除全部后，依据提示是否确定删除所有测量，选择是或否。

l合并测量：保存图片时将把绘制的测量图形融合至图像中，默认为开启状态，仅在静态手动测量下支持该功能，动态手动测量下不支持。

注意：

所有绘制的测量图形信息都会保存在测量表中，点击“导出到 Excel 表”，“导出到 TXT 文档”即可导出保存数据，点击“复制”可将整张表格复制到 Excel 表中粘贴。

1.2 图层

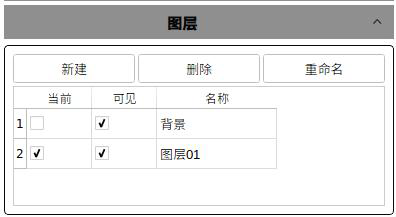

创建多个图层，有利于在大量的测量中处理，用户可以在不同的图层中进行不同需求的测量，自定义每一图层的信息。

图 6- 3

• 当前：勾选表示正在使用的图层；

• 可见：勾选后图层信息显示在图片上；

• 新建：点击创建一个新的图层，可以自定义新的图层名字，默认图层命名为“图层 01”“ 图层 02”“ 图层 03” ...

• 删除：点击删除选中的图层；

• 重命名：点击重命名选中的图层名称；

1.3 测量流

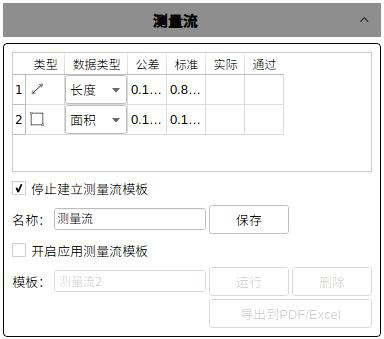

Smart Software 的测量流功能，用于实现半自动快速测量，可批量快速检测一些器件或零件的合格率，设置界面如图 6- 4 所示。

图 6- 4

操作流程

1) 打开一张已拍摄的标准器件图或标准器件放置准确清晰位置；

2) 点击“开启建立测量流模板”，用户依据实际需要测量检验的项目，通过“测量工具”创建“公差”“标准”。创建完成后对测量流模板进行重命名，点击“保存”，预览画面将弹出“保存成功”，提示测量流模板保存成功；纽荷尔显微镜3D软件测量。

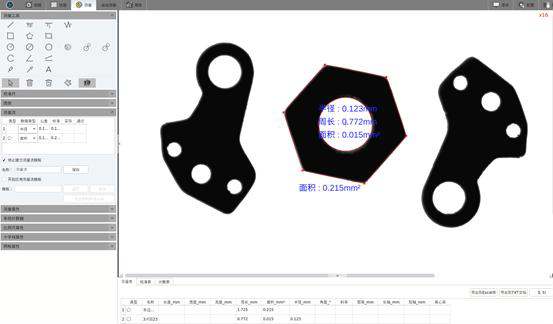

3) 选择需要检测的器件零件图打开或一待测器件放置准确清晰位置，点击“开始应用测量流模板”，选择保存的模板，点击“运行”进行测量检验，按照模板顺序对应开始测量，直至最后一项检测完成；

图 6- 5

4) 完成所有测量后，预览窗口会弹出通过率；每一项检验后，实际不符合标准和公差的显示为“否”，即不合格，反之为“是”即合格；

图 6- 6

   图 6- 7

5) 用户可根据实际需求，点击“导出到 PDF/Excel”进行在指定目录下的 PDF 或 Excel 格式档保存。

6) 继续点击“运行”，按照步骤 1)  即可继续检验下一器件。所有器件检验完成后，点击“停止应用测量流模板”，即停止测量。

7) 停止应用测量流模板后，点击“删除”可对选取模板进行删除。

8) 点击导出到 PDF/Excel 可对测量流结果保存导出。

1.4 测量属性

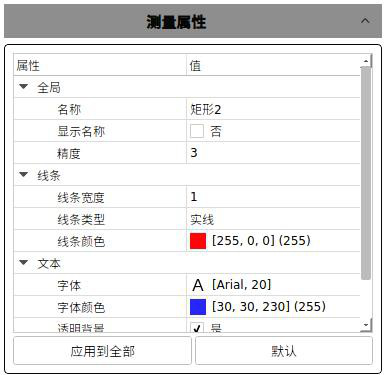

Smart Software 允许用户根据实际需求调整图像的测量属性，以达用户的需求效果，测量属性设置界面如图 6- 8 所示。

图 6- 8

名称：图像上的测量信息名称，点击命名编辑。

显示名称：可勾选，是否显示名称，默认为显示名称。

精度：图像测量的精度，点击可调节，范围为 0～6，默认设为 3。

线条宽度：测量图像的线条宽度，可调节范围为 1～5，默认设为 1。

线条类型：测量图像的线条显示类型，可选择实线、虚线、点线、点虚线、两点虚线，默认为实线。

线条颜色：测量图像的线条显示颜色，可点击  弹出调色板自定义颜色显示。

字体：测量信息的字体类型，点击 弹出字体选择窗口，可对字体的类型和大小进行调节。

字体颜色：测量信息的字体颜色，可点击 弹出调色板自定义颜色显示。

透明背景：是否显示当前的测量信息作为透明背景，默认勾选为“是”。

背景颜色：选择图像当前应用的测量信息调整背景颜色，可点击 弹出调色板自定义颜色显示，默认白色。

应用到全部：点击应用到全部测量图像中。

默认：点击默认按钮，可将该模块的参数恢复到出厂默认参数。

1.5 手动计数器

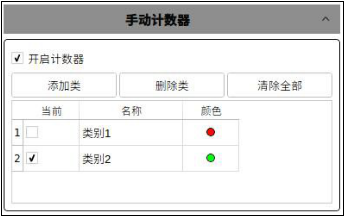

用户可分类标记统计不同物体类型的数量，最多支持 7 种类型的统计，如图 6- 9 所示。

图 6- 9

• 开启计数器：启动手动计数功能；

• 添加类：添加新的计数类型；

• 删除类：删除被选中类型；

• 清除全部：删除全部类型；

• 当前：勾选表示正在使用的类别

• 名称：类别名称，默认为类别 1， 类别 2……；

• 颜色：计数点颜色，双击颜色可调出色板，自定义颜色；

操作流程

1) 开启手动计数器；

2) 勾选第一类计数器作为当前，鼠标移至图像画面，点击需要统计的每一个物体，再勾选第二类的计数器作为当前，鼠标再切换至图像画面，点击需要统计的第二类别物体；重复上述操作直至所有类计数统计完成；纽荷尔显微镜3D软件测量。

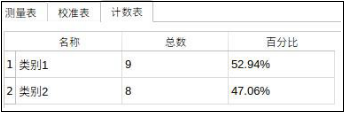

3) 计数完成后，可在计数表查看统计信息，同时可选择导出到 Excel 文档保存数据；

图 6- 10

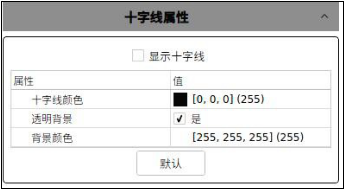

1.6 十字线属性

图 6- 11

• 显示十字线：点击勾选是否显示十字线，默认不勾选。

• 十字线颜色：十字线显示颜色，可点击 弹出调色板自定义颜色显示。

• 透明背景：是否显示当前的测量信息作为透明背景，默认勾选为“是”。

• 背景颜色：选择图像当前应用的测量信息调整背景颜色，可点击 弹出调色板自定义颜色显示，默认白色。

• 默认：点击默认按钮，可将该模块的参数恢复到出厂默认参数。

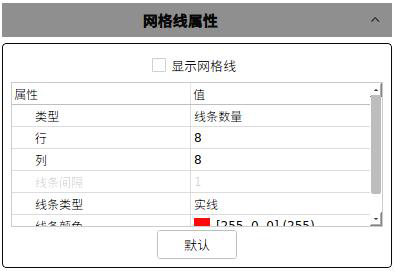

1.7 网格线属性

图 6- 12

• 显示网格线：点击勾选是否显示网格线，默认不勾选。

• 类型：选择网格线显示类型，支持“线条数量”，“线条间隔”。

• 行/列：在“线条数量”类型下，网格线的行数和列数可点击设置值，最大值为 100.

• 线条间隔：在“线条间隔”类型下，点击输入线条间隔像素数，默认 100。

• 线条类型：网格线线条显示方式，支持实线、虚线、点线、点虚线、两点虚线。

• 线条颜色：网格线线条显示颜色，点击 弹出调色板自定义显示颜色，默认为红色。

• 默认：点击默认按钮，可将该模块的参数恢复到出厂默认参数。

1.8 报告

测量的数据，用户可手动导出，形成测量报告，设置界面如图 6- 13 所示。

图 6- 13
