1. 校准

用于 2D、3D 测量前的校准标定，使测量的结果更为准确接近测量物体的真实值。

1.1 校准尺

用于二维 xy 坐标的校准，软件支持“手动绘制”和“贴边绘制”，相机接上显微镜时，使用微分尺进行校准。

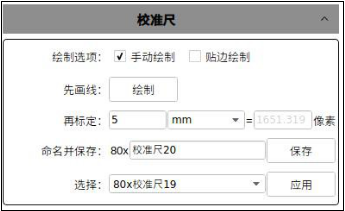

图 5- 1

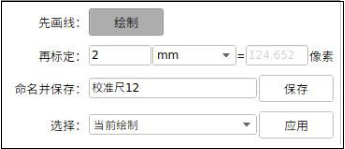

“手动绘制”操作步骤：

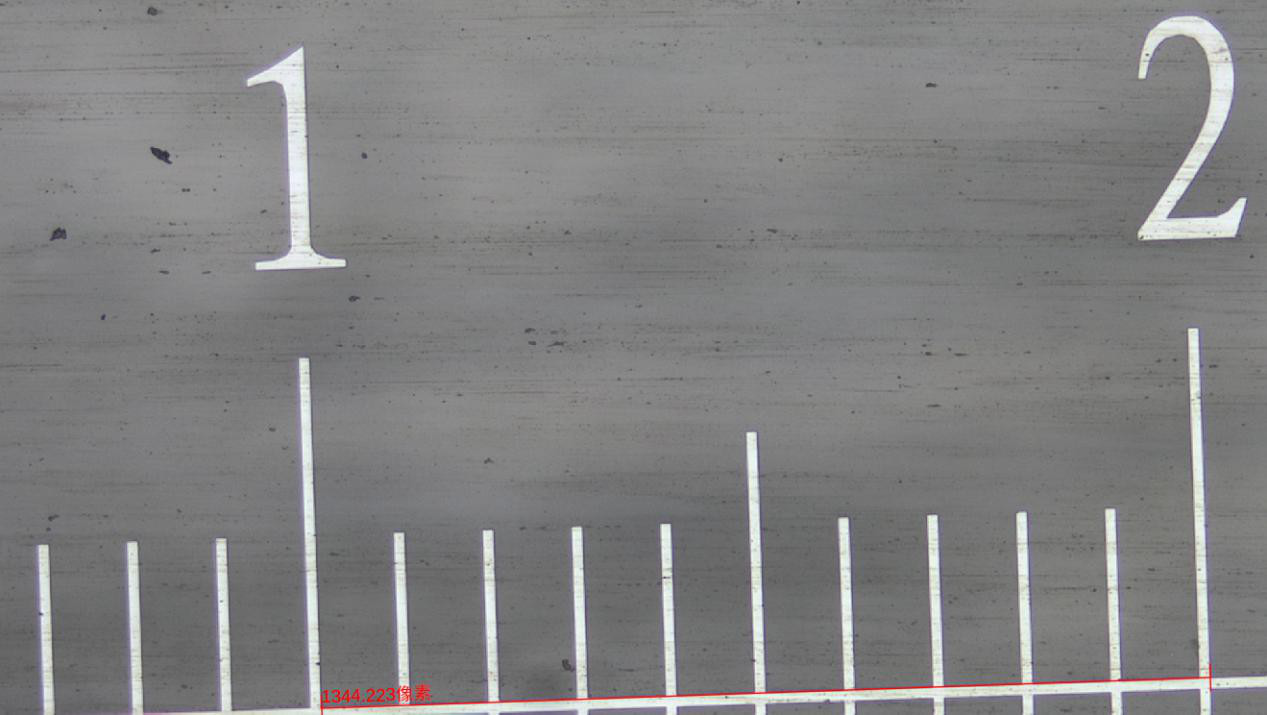

 图 5- 2  测微尺单位间隔 0.1mm

1) 先画线：点击绘制，在微分尺一刻度两侧点击，结束后自动标注出微分尺一刻度对应的像素数；

2) 再标定：手动输入标定微分尺一刻度值 0.1mm，进行应用和保存；纽荷尔显微镜3D软件校准

“贴边绘制”操作步骤：

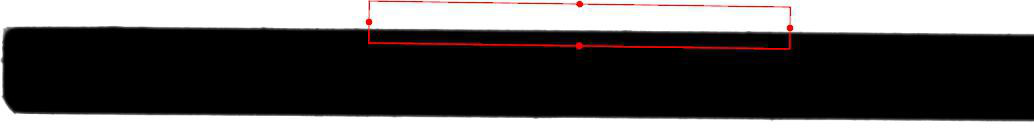

1) 先画线：勾选贴边绘制，绘制矩形框去贴近一条边，双击结束，同样方法，继续绘制矩形框贴近另一条边，双击结束，自动标注出标准块宽度对应的像素数。

2)再标定：手动输入校准标块的值，进行应用和保存。

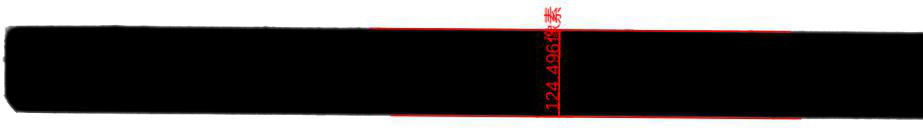

图 5- 3

注意：

1）软件提供一个 default 校准尺——单位为 pixel。

2）应用校准尺后进行变倍需要重新校准，一个物镜对应一个校准尺。

1.2     3D Z 轴校准

在进行 3D 测量时需要对 Z 轴进行校准，软件提供默认参数和自定义校准两种方式供用户选择，当用户未进行校准时，使用系统默认校准参数。自定义校准后会覆盖默认参数。

校准：同 2D 校准尺原理一致，使用已知物体的高度进行标定，得到整个景深范围的高度表。

Z 轴校准操作步骤：

1) 请确认倍率与物镜一致（保证校准时倍率与物镜倍率一致）

2) 放入标准块（使用配件 0.5mm 水平平行放置）

3) 输入标准块规高度值（输入 500um）

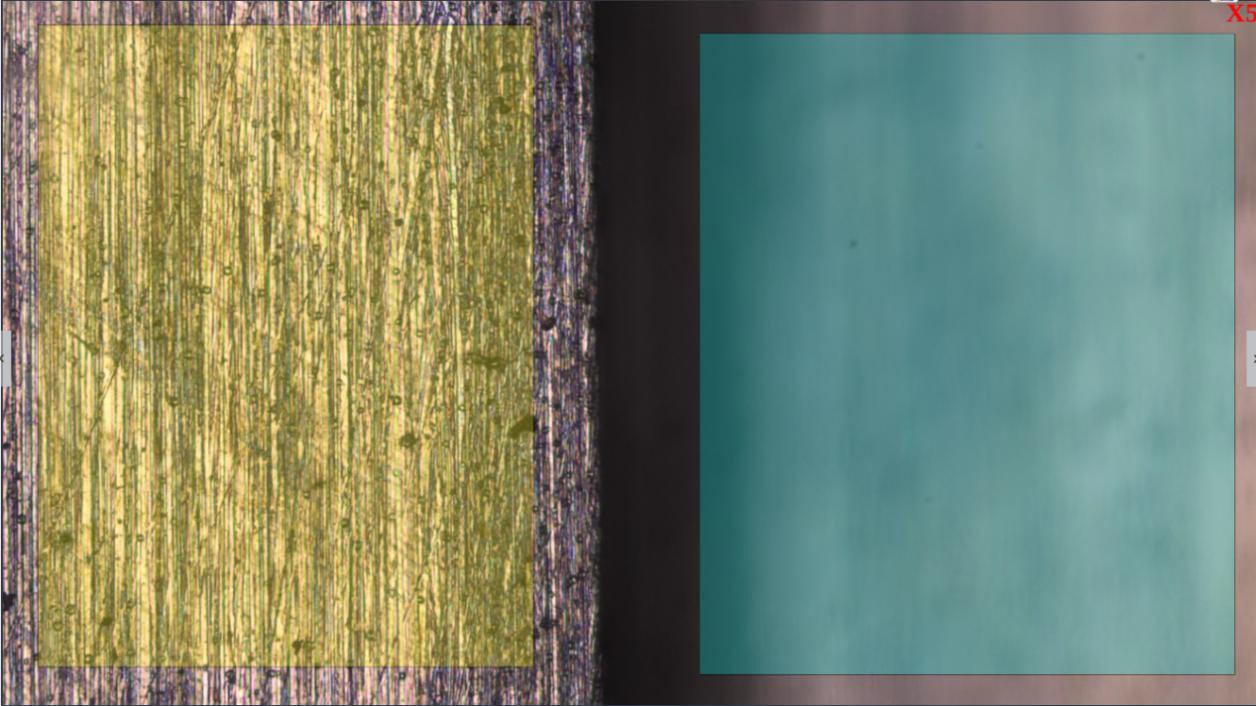

4) 在图像中绘制低平面矩形区域（如图绘制左边/右边矩形区域）

5) 在图像中绘制高平面区域（如图绘制右边/左边矩形区域），纽荷尔显微镜3D软件校准。

图 5- 4

6) 点击开始校准，等待校准完成，完成后校准数据自动保存应用；重新校准将覆盖上次校准数据。

注意：

1) 校准时，应保证高低区域能对焦清楚；

2) 当前倍率校正完成后已生成数据存储，下次直接选择使用即可；再次校准后覆盖数据重新存储；

3) 默认的校准尺为出厂配置不可删除，可进行重新校正覆盖默认数据。

1.3 校准尺属性

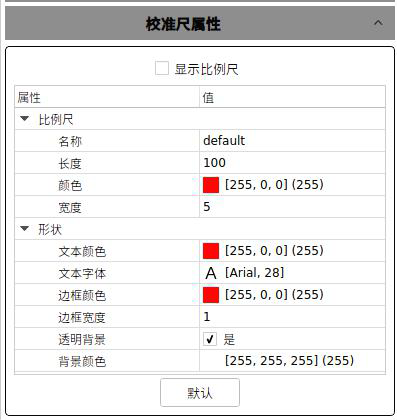

Smart Software 允许用户根据实际需求调节图像的比例尺属性。设置窗口如图 5- 5 所示。

图 5- 5

显示校准尺：控制校准尺显示与否，默认不显示。

名称：支持输入文本编辑校准尺名称，默认为保存时的名称。

长度：设置校准尺显示的长度。

颜色：设置校准尺显示颜色，可点击 弹出调色板自定义颜色显示。默认为红色。

宽度：校准尺的线条宽度，可调节范围为 1～5，默认设为 2。

文本颜色：校准尺名称的字体颜色，可点击 弹出调色板自定义颜色显示。

文本字体：校准尺名称的字体类型，点击 弹出字体选择窗口，可对字体的类型和大小进行调节。

边框颜色：校准尺边框的字体颜色，可点击 弹出调色板自定义颜色显示。

边框宽度：校准尺边框的宽度，可调节范围 1～5，默认为 1。纽荷尔显微镜3D软件校准。

透明背景：将校准尺背景设置为透明色，默认勾选是。

背景颜色：校准尺背景设置颜色，点击 弹出调色板自定义颜色显示。

默认：点击默认按钮，可将该模块的参数恢复到出厂默认参数。
