1. 处理

用户可在“处理”中，对拍摄或保存打开的图像进行一些图像上的参数调整、平滑滤波、表面检测等。

图 4- 1

1.1 图像调整

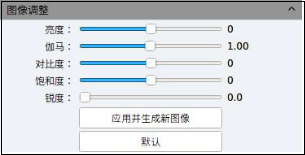

调节图像参数，以修正捕获的图像效果。如图 4- 2 所示。纽荷尔显微镜3D软件处理。

图 4- 2

亮度：亮度越高，画面越明亮。
伽马：伽马值可以改变画面明暗，增加对比度，数值越大，灰阶越大，亮度越高。
对比度：画面中明暗区域最亮的白和最暗的黑之间不同亮度层级的测量，数值越大，对比越明显。
饱和度：饱和度越高，图像色彩越明亮，色彩越艳丽。
锐度：聚焦模糊边缘，提高图像中某一部位的清晰度，值越大画面棱角越分明，效果越清晰。
应用并生成新图像：调节参数完成后，点击应用并生成新图像，系统会自动保存一张调整好的图片至指定目录，可在图像缩略图中选中。
默认：点击默认按钮，可将图像调节模块的参数恢复到出厂默认参数。

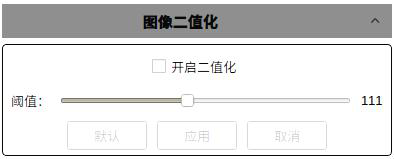

1.2 二值化

图像二值化就是将图像上的像素点的灰度值设置为 0 到 255，也就是将整个图像呈现出明显的黑白效果的过程。

图 4- 3

开启二值化：选中开启二值化，图像中只有黑和白两种色彩。再次勾选或点击取消，关闭二值化。
阈值：调节不同的阈值，图像中黑白部分的比例会发生变化。
应用：二值化调整完成后，点击应用生效。

1.3 直方图

图 4- 4

用户可通过直方图，手动调节色阶滑块对红、绿、蓝直方图色阶进行调整，也可点击“自动”，软件自动调节直方图色阶；调整后，点击应用生效。

1.4 图像平滑

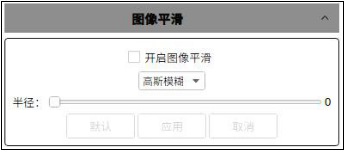

点击开启图像平滑，对图像进行“高斯模糊”、“盒式滤波”、“中值滤波”处理，用户可依据实际效果拉动滑块调节平滑半径大小，完成后，点击应用，原图像变为平滑处理后的图像。点击默认，平滑半径恢复为 2；不勾选或点击取消即关闭图像平滑。

图 4- 5

1.5 滤色/提色/反色

用户可依据实际需求，对选择的图像进行“滤色”、“提色”、“反色”处理。纽荷尔显微镜3D软件处理。

图 4- 6

滤色：对选取的颜色，进行过滤，处理后的图像颜色组成中不含选取的颜色。
提色：与滤色相反，对选取的颜色进行提取，处理后的图像颜色中只含有选取的颜色。
反色：反色也称为补色，即一个颜色加上其补色表现为白色，点击反色，对选取颜色作反色处理。
应用：点击应用，处理后的图像生效。

1.6 图像表面检测

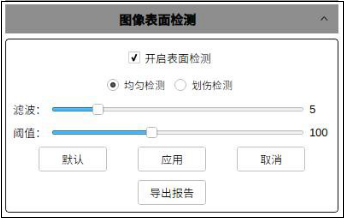

表面检测提供两种检测方式：“均匀检测”和“划伤检测”。

图 4- 7

1.6.1 均匀检测

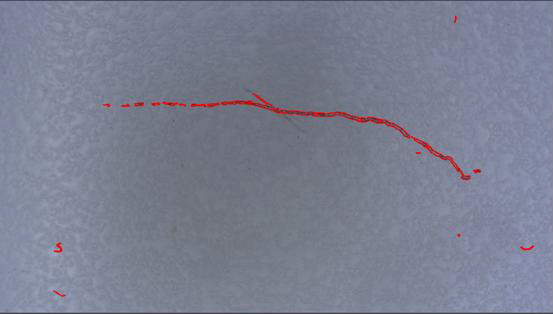

图 4- 8

均匀检测，自动生成检测结果，如图 4- 8 所示。图像中的线条、亮点表示不均匀的部分，图像中 5 个检测窗口大小 200pixel×200pixel，第一个数字表示窗口内地亮点占窗口大小比例，第二个数表示窗口内亮点像素数。用户可根据使用需求设定滤波系数和阈值大小检测不同范围的均匀性。纽荷尔显微镜3D软件处理。
