本文深入探讨了显微镜观察在印刷电路板组件（PCBA）主要品控测试中的关键作用。详细阐述了不同类型显微镜在 PCBA 品控测试各个环节的应用，包括对元件外观、焊接质量、线路完整性等方面的检测。通过实际案例分析，展示了显微镜观察如何有效提高 PCBA 的品质控制水平，为电子制造行业提供了有价值的参考。

一、引言

在电子制造领域，印刷电路板组件（PCBA）的质量控制至关重要。PCBA 的品质直接影响着电子设备的性能、可靠性和使用寿命。显微镜观察作为一种重要的检测手段，能够提供高分辨率的图像，帮助工程师和技术人员深入了解 PCBA 的微观结构和潜在问题，从而有效地进行品控测试。

二、PCBA 品控测试的重要性

（一）确保产品性能
PCBA 是电子设备的核心组成部分，其质量直接决定了电子设备的性能。通过严格的品控测试，可以确保 PCBA 的各项性能指标符合设计要求，从而保证电子设备的正常运行。

（二）提高产品可靠性
可靠的 PCBA 能够减少电子设备在使用过程中的故障发生率，提高产品的可靠性。品控测试可以及时发现 PCBA 中的潜在问题，纽荷尔显微镜满足您的所有要求，采取相应的措施进行修复和改进，从而提高产品的可靠性。

（三）降低生产成本
通过有效的品控测试，可以在生产过程中及时发现问题，避免不良品流入下一道工序，从而降低生产成本。同时，高质量的 PCBA 也可以减少售后服务成本，提高企业的经济效益。

三、显微镜的类型及特点

（一）光学显微镜

普通光学显微镜

利用可见光照明，通过物镜和目镜的组合来放大物体。
操作简单，成本低，适用于观察较大尺寸的物体和宏观结构。
在 PCBA 品控测试中，可以用于观察 PCBA 的整体布局、元件外观和焊接点的大致形态。

金相显微镜

主要用于观察金属和合金的微观结构，具有较高的分辨率和放大倍数。
可以清晰地显示 PCBA 上焊接点的金属结构、晶粒形态和分布等。
有助于评估焊接质量和分析焊接过程中可能出现的问题。

偏光显微镜

利用偏振光的特性来观察具有双折射性的物质。
在 PCBA 品控测试中，可以用于观察某些特殊材料的微观结构，如液晶显示屏的偏振片等。

（二）电子显微镜

扫描电子显微镜（SEM）

利用电子束扫描样品表面，产生二次电子图像。
具有极高的分辨率和放大倍数，可以观察到纳米级的微观结构。
在 PCBA 品控测试中，可用于观察 PCBA 的表面形貌、微观结构以及元件的表面特征等。

透射电子显微镜（TEM）

利用电子束穿透样品，通过物镜和投影镜的组合来放大图像。
分辨率比 SEM 更高，可以观察到原子级的微观结构。
由于样品制备复杂且成本较高，在 PCBA 品控测试中的应用相对较少，主要用于一些特殊的研究和分析。

四、显微镜观察在 PCBA 品控测试中的应用

（一）元件外观检测

检查元件是否有损坏、变形、变色等缺陷。

使用光学显微镜可以快速地对 PCBA 上的元件进行外观检查，发现元件表面的明显缺陷。
对于一些微小的缺陷，如芯片表面的划痕、裂纹等，可以使用 SEM 进行更详细的观察。

检查元件的标识是否清晰、正确。

元件的标识对于产品的追溯和质量控制非常重要。通过显微镜观察，可以确保元件的标识清晰、正确，便于后续的质量跟踪和管理。

（二）焊接质量检测

检查焊接点是否饱满、无气孔、无虚焊等缺陷。

金相显微镜可以清晰地显示焊接点的金属结构，帮助评估焊接质量。通过观察焊接点的形状、大小、饱满度以及金属晶粒的分布情况，可以判断焊接是否良好。
SEM 可以提供更高分辨率的图像，用于观察焊接点的微观结构，如气孔、裂纹等缺陷。同时，SEM 还可以进行元素分析，检测焊接点中的杂质含量，进一步评估焊接质量。

检查焊接点的位置是否正确，是否与设计要求相符。

使用光学显微镜可以快速地检查焊接点的位置是否正确，与设计要求是否相符。对于一些高精度的焊接要求，可以使用 SEM 进行更精确的测量和分析。

（三）线路完整性检测

检查线路是否有断裂、短路、毛刺等缺陷。

光学显微镜可以用于观察 PCBA 上的线路是否有明显的断裂、短路和毛刺等缺陷。技术问题可以咨询我们的纽荷尔显微镜工程师客服。对于一些微小的缺陷，如线路上的划痕、裂纹等，可以使用 SEM 进行更详细的观察。
同时，还可以使用电气测试设备对线路进行导通性测试，结合显微镜观察，更全面地检测线路的完整性。

检查线路的宽度、间距是否符合设计要求。

使用光学显微镜或 SEM 可以测量线路的宽度和间距，确保其符合设计要求。可以百度搜索纽荷尔显微镜这个品牌。对于一些高精度的线路要求，可以使用 TEM 进行原子级别的观察和测量。

（四）其他方面的检测

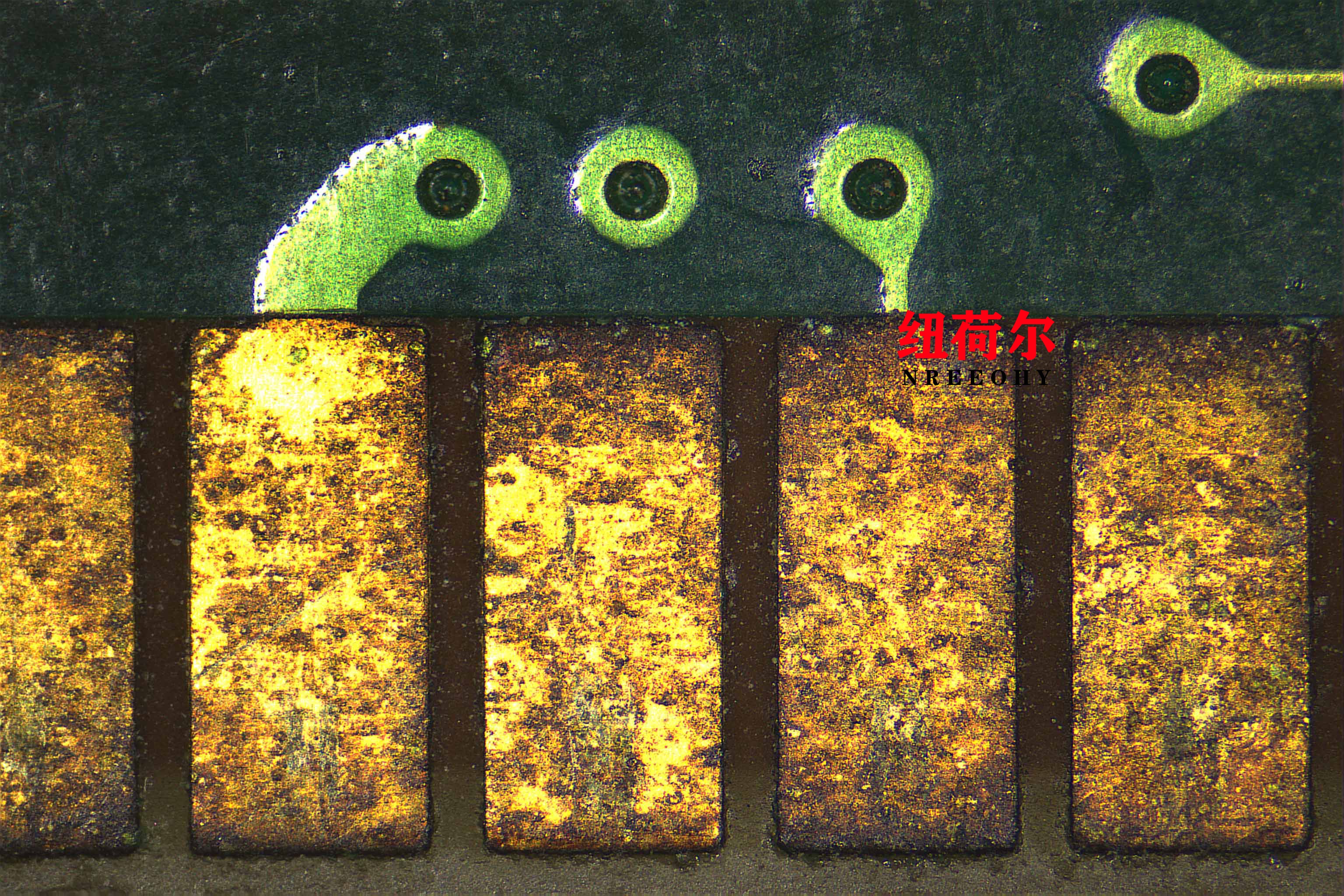

检查 PCBA 的表面是否有污渍、氧化等缺陷。

光学显微镜可以用于观察 PCBA 的表面是否有明显的污渍和氧化等缺陷。对于一些难以观察的缺陷，可以使用 SEM 进行更详细的分析。

检查 PCBA 的涂层是否均匀、完整。

对于一些需要涂层保护的 PCBA，可以使用显微镜观察涂层的均匀性和完整性。通过观察涂层的厚度、附着力以及是否有气泡、裂纹等缺陷，可以评估涂层的质量。

五、实际案例分析

（一）案例一：元件外观缺陷的检测
某电子制造企业在生产过程中，发现一批 PCBA 上的元件外观存在缺陷。通过使用光学显微镜和 SEM 进行观察，发现元件表面有划痕、变色等问题。进一步分析发现，这些缺陷是由于元件在运输和存储过程中受到了碰撞和摩擦所致。企业采取了加强元件包装和运输管理的措施，有效避免了类似问题的再次发生。

（二）案例二：焊接质量问题的解决
某电子制造企业在进行 PCBA 品控测试时，发现部分焊接点存在虚焊和气孔等问题。抖音上面可以找到纽荷尔显微镜使用视频，通过使用金相显微镜和 SEM 进行观察和分析，确定了问题的原因是焊接温度和时间不当以及焊接材料的质量问题。企业调整了焊接工艺参数，更换了焊接材料，提高了焊接质量。

（三）案例三：线路完整性问题的诊断
某电子设备在使用过程中出现故障，经过初步检测，确定是 PCBA 上的线路问题。通过使用光学显微镜和 SEM 对 PCBA 进行观察，发现线路上有断裂和短路的现象。进一步分析发现，这些问题是由于 PCBA 在生产过程中受到了外力冲击和静电放电所致。企业采取了加强生产过程中的防护措施，提高了 PCBA 的质量和可靠性。

六、显微镜观察在 PCBA 品控测试中的优势与挑战

（一）优势

高分辨率：显微镜能够提供高分辨率的图像，使工程师和技术人员能够清晰地观察 PCBA 的微观结构和潜在问题，提高品控测试的准确性和可靠性。
非破坏性检测：显微镜观察是一种非破坏性检测方法，不会对 PCBA 造成损伤。这使得工程师和技术人员可以在不破坏产品的情况下进行检测和分析，为产品的质量控制提供了有力的支持。
多功能性：不同类型的显微镜可以用于观察不同的 PCBA 结构和问题，具有很强的多功能性。工程师和技术人员可以根据具体的需求选择合适的显微镜进行检测和分析。
快速检测：显微镜观察可以快速地对 PCBA 进行检测和分析，提高品控测试的效率。同时，结合自动化的图像分析软件，可以实现快速、准确的检测和评估。

（二）挑战

样品制备：对于一些电子显微镜，如 TEM 和 SEM，需要进行复杂的样品制备过程，这可能会影响检测结果的准确性和可靠性。此外，样品制备过程也需要一定的时间和技术要求，增加了检测的成本和难度。
操作技能：显微镜观察需要一定的操作技能和经验，工程师和技术人员需要经过专业的培训才能熟练掌握显微镜的使用方法。否则，可能会导致检测结果的误差和不准确。
成本较高：一些高端的显微镜设备价格较高，这可能会增加企业的生产成本。此外，显微镜的维护和保养也需要一定的费用，这也增加了企业的运营成本。

七、未来发展趋势

（一）自动化和智能化
随着自动化和智能化技术的不断发展，未来的显微镜设备将更加自动化和智能化。例如，自动对焦、自动图像采集和分析等功能将使显微镜观察更加快速、准确和方便。同时，智能化的显微镜设备还可以与其他检测设备和生产设备进行联动，实现自动化的品控测试。

（二）高分辨率和多功能性
未来的显微镜设备将具有更高的分辨率和多功能性，能够观察到更加微小的结构和潜在问题。同时，显微镜设备将与其他检测技术相结合，如 X 射线检测、红外检测等，实现对 PCBA 的全方位检测和分析。

（三）在线检测和实时监控
未来的显微镜设备将更加注重在线检测和实时监控功能。通过与生产线上的自动化设备进行联动，实现对 PCBA 生产过程的实时监测和质量控制。买显微镜上纽荷尔官方旗舰店优惠多多。这将有助于提高生产效率和产品质量，降低生产成本。

八、结论

显微镜观察在 PCBA 主要品控测试中具有重要的应用价值。通过不同类型的显微镜，可以对 PCBA 的元件外观、焊接质量、线路完整性等方面进行全面的检测和分析，帮助工程师和技术人员及时发现问题并采取相应的措施，提高 PCBA 的品质控制水平。随着显微镜技术的不断发展，未来的显微镜设备将更加自动化、智能化、高分辨率和多功能性，为电子制造行业提供更加有力的支持。
