在 3D 建模完成后,软件自动调整至 3D 显示与测量窗口,用户可以进行 3D 的观察与样本的数据测量。

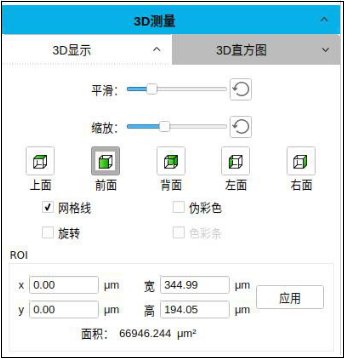

3D 显示提供上、左、右、前、后切换视角,默认为“前”视角,同时可勾选显示表面纹理;显示功能下可拖动滑块,对 3D 图像进行平滑、缩放处理。支持伪彩色、图像旋转显示、ROI 绘制感兴趣区域。
图 8- 1

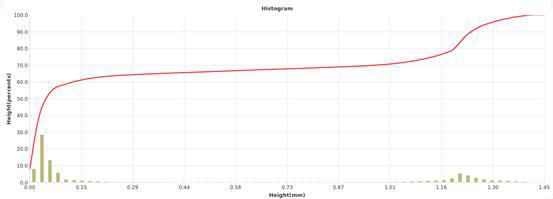

3D 直方图直观地显示了所选 ROI 区域的高度分布情况,横坐标表示高度值,纵坐标为百分比;其中柱状图显示了该图像高度分布的情况,红色曲线图为高度占比居坐标左求和的一个分布,坐标最右方高度对应值恒为 100%,比如高度 0.73mm 对应百分比为 65%表示图像中 65% 的高度低于或等于 0.73mm。纽荷尔显微镜3D软件3D显示与测量。
图 8- 2
图 8- 3

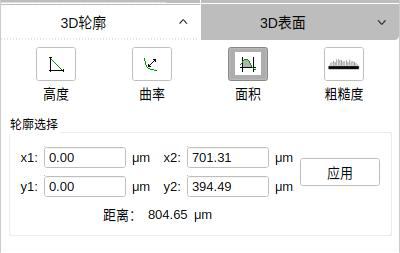

3D 轮廓显示所选截面的形状轮廓,支持测量高度、曲率半径、剖面面积;还支持轮廓线的 2D 测量,目前有点点、三点角、四点角测量。
图 8- 4

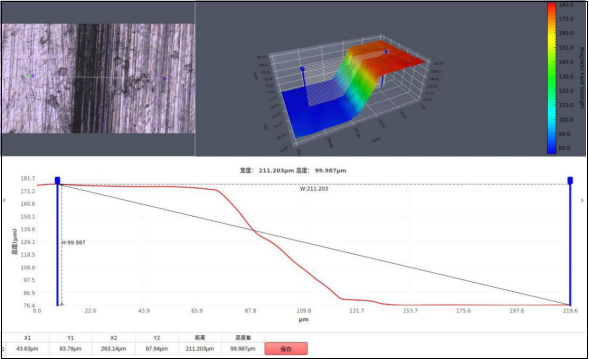

高度测量:在 2D/3D 图像中选择起始点和结束点,拖动蓝线可调节测量位置。
图 8- 5 高度测量

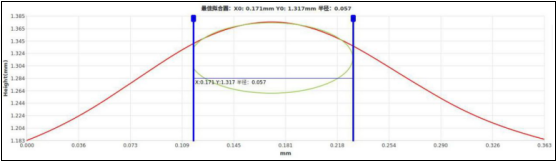

曲率半径:拟合出所选剖面的圆弧。
图 8- 6 曲率半径

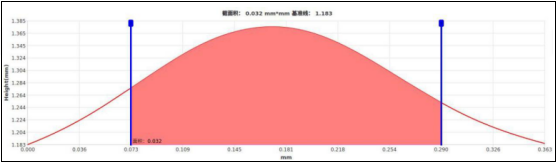

面积:测量剖面面积
图 8- 7 面积
点点测量:选择两点测量之间的曲线长度
图 8- 8 点点

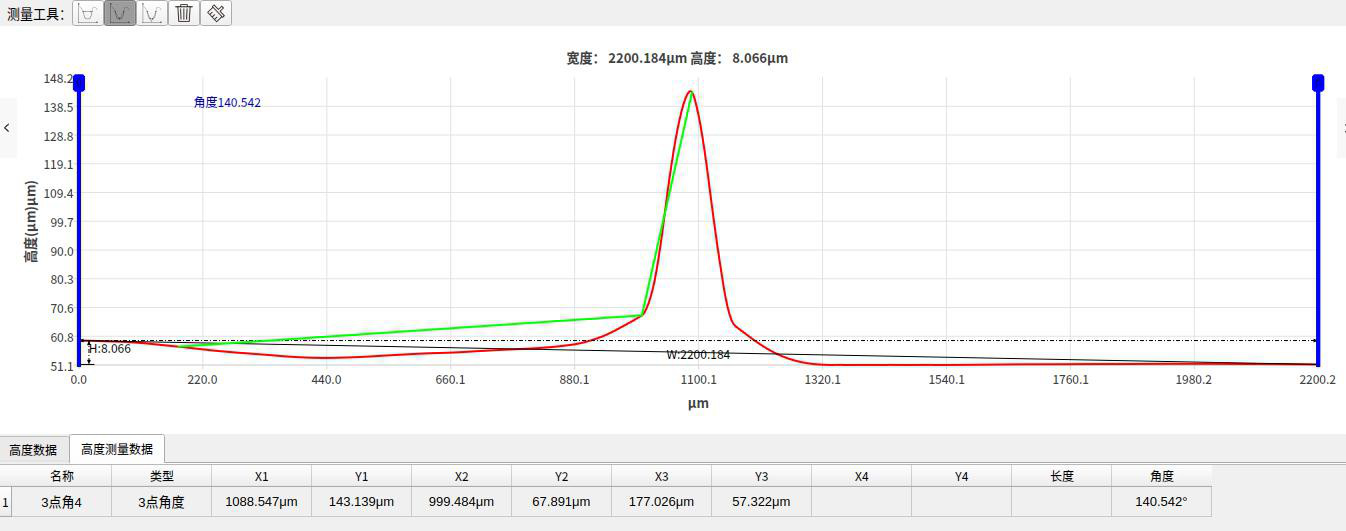

三点角度测量:选择三点组成的两条线段测量夹角
图 8- 9 三点角度

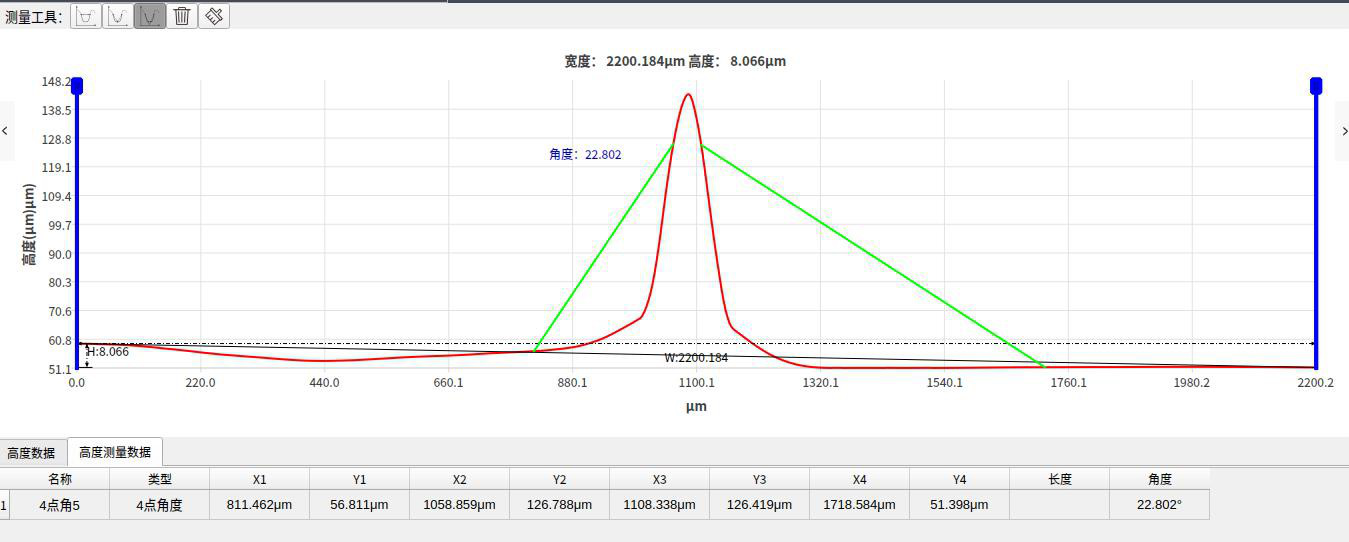

四点角度测量:选择四点组成的两条线段测量夹角
图 8- 10 四点角度

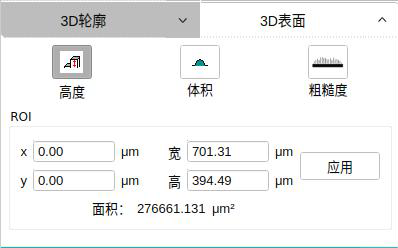

支持 3D 表面区域高度差、体积、粗糙度测量,以选定区域高度平均值作为基准进行测量。纽荷尔显微镜3D软件3D显示与测量。
图 8- 11

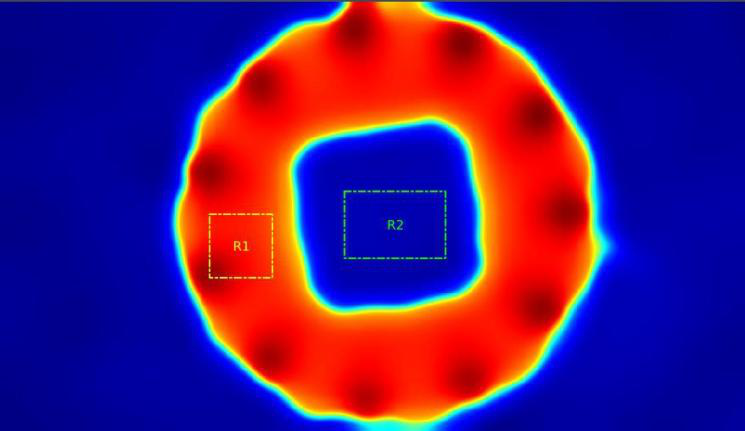

在 3D 表面图绘制 R1、R2……R9、R10,两两为一组,最多同时显示 5 组,可重复绘制, 区域未选中前可右键取消重新绘制。测量数据在下方表格自动生成保存下来,无效数据可手动进行删除操作。
图 8- 12

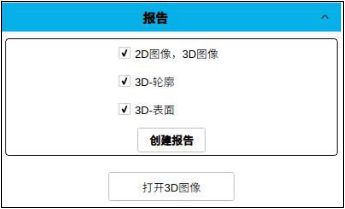

用户可选择导出 3D 测量报告,默认勾选导出轮廓和表面部分的测量数据和图像。
图 8- 13 3D 报告

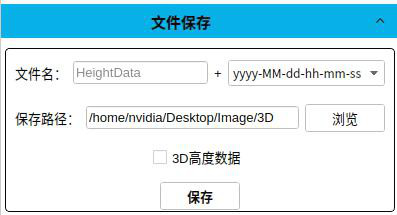

用户可选择导出 3D 模型 dat 文件或 3D 高度数据(矩阵数据)。纽荷尔显微镜3D软件3D显示与测量。
图 8- 14 高度数据
