1 测量

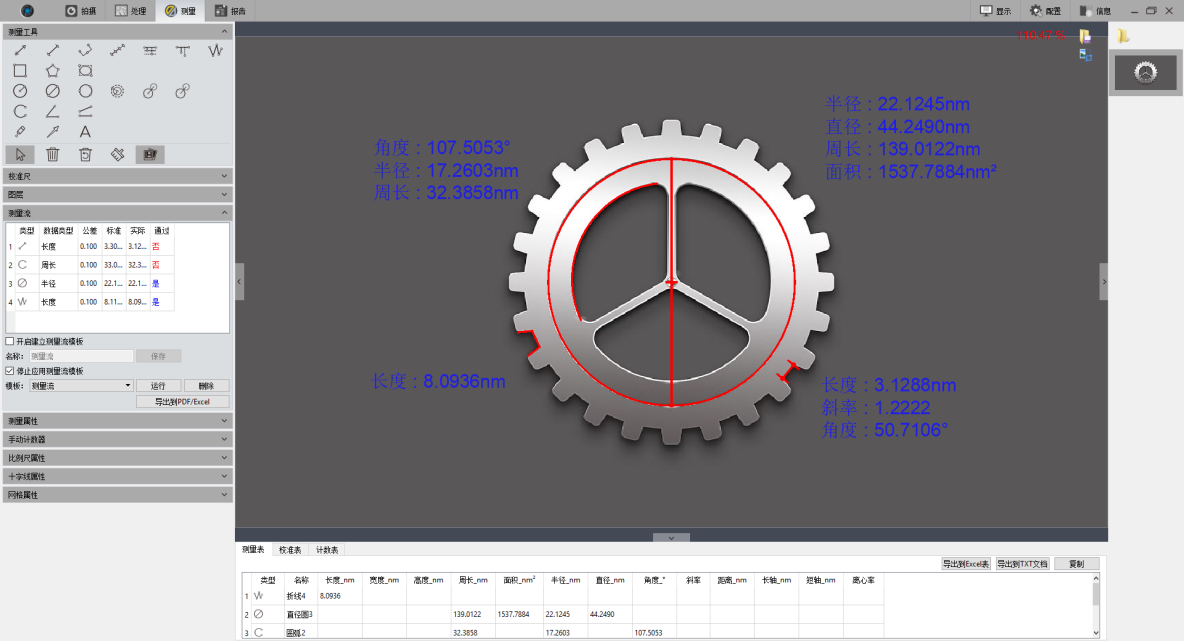

纽荷尔显微镜Capture提供用于测量图像的工具。例如，如果你想图像中两点间的距离，使用测量工具，你可以简单绘制两点之间的一段直线并获取即时测量数据。纽荷尔显微镜Capture为用户提供了丰富的测量类型来帮助图像分析。如下图所示。

图 5-1

纽荷尔显微镜Capture中的测量操作是以图像像素为基本执行单位，例如，线特征的长度由沿着线的像素数确定。像素级测量可以使用测量校准转换为更有意义的单位，如毫米或英寸。

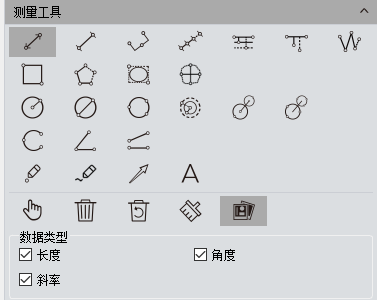

1.1 测量工具

直线：绘制线段图形，在第二次点击时完成绘制，端点为箭头。按住ctrl, 可画水平线或者垂直线。

H形线：绘制线段图形，在第二次点击时完成绘制，端点为垂线。

三点线段：绘制线段图形，在第三次点击时完成绘制。

多点线段：绘制一条线段，然后再次点击，可持续绘制多条线段，双击结束绘制。

平行线：绘制一条线段，然后再次左击，绘制其平行线，双击结束绘制。

垂线：绘制一条线段，然后再次左击，绘制其垂线，双击结束绘制。

折线：左键单击一次，添加一段新的线段到已有折线上，双击结束绘制。

图 5-2

矩形：左键单击选择两个端点绘制矩形图形，可以测量长、宽、周长与面积。

多边形：左键单击多次绘制多边形，双击结束绘制。

椭圆：左键单击选择两个端点绘制椭圆图形，可以测量周长、面积、长轴、短轴、离心率。

圆度：在被测圆轮廓上选定第一条经过圆心线段，再次在被测圆轮廓上选定第二条经过同一圆心线段，绘制结束得到横截面接近理论圆的程度数值，数值等于两次线段的差值除以二；

半径圆：单击选定圆心，第二次单击选定半径距离，结束绘制。

直径圆：单击两次选择直径端点绘制圆形，第二次单击结束绘制。

三点圆：单击三次选定圆周上三个点，第三次单击结束绘制。

同心圆：以半径画圆，第一次单击为圆心，双击结束绘制。

四点双圆：第一次单击选定第一个圆心，第二次单击选定半径距离，第三次单击选定第二个圆心，第四次单击选定半径距离，结束绘制。

六点双圆：单击三次选定第一个圆周上三个点，再单击三次选定第二个圆周上三个点，结束绘制。

圆弧：取圆上三个点绘制弧形线段，第三次单击结束绘制。

三点角度：两段相连线段的夹角，点击绘制端点，第三次单击结束绘制。

四点角度：两段不相连线段的夹角，点击绘制端点，第四次单击结束绘制。

点：点标记或点计数，手动统计数量或做标记，并且记录点的XY坐标值。

画笔：点击后，可以在预览画面上，进行任意曲线。

箭头：箭头图形在第二次点击时完成绘制。

A：在图像上添加文本备注。

选择：可选择图像上的测量图形和文本信息，当鼠标移动至图形文本附近时，鼠标形状从变成，即可拖动或者使用键盘的【Delete】按键删除选中的测量图形和文本。

删除：选择删除已绘制的测量图形。

返回：撤销上一个删除操作。

删除全部：删除当前所有图层上的测量图形信息。

合并测量：保存图片时将把绘制的测量图形融合至图像中，默认为开启状态。

数据类型：每种图形都有对应的数据类型，如长度、角度、斜率、直径、周长、面积等，勾选后绘制图形同时也会在图片上显示出这些信息。

绘制图形过程中鼠标右键点击，可直接退出绘制，处于“绘制”状态，再单击鼠标右键，即可恢复绘制状态。

当测量处于“未选择”状态时，可放大图片，按住鼠标并拖动图片。

当测量处于“选择”状态时，可以放大图片，按住绘制图形的端点更改图形。

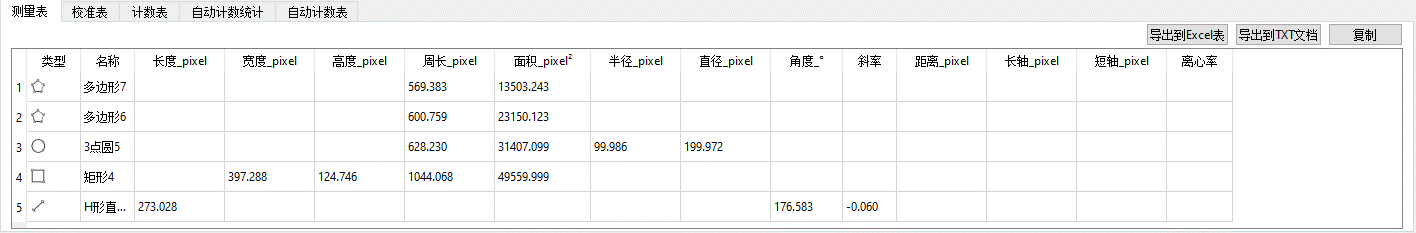

所有绘制的测量图形信息都会保存在测量表中，点击【导出到Excel表】或【导出到TXT文档】即可导出保存数据，点击【复制】可将整张表格复制到其他地方粘贴。

图 5-3

1.2 校准尺

校准尺将像素数转换为有意义的测量单位，支持nm, um, mm, inch, 1/10inch, 1/100inch, 1/1000inch的转换单位。

图 5-4

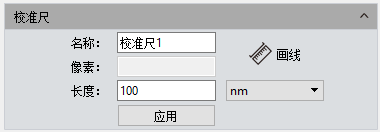

创建校正表操作步骤

1) 点击【画线】，在图像上绘制一段直线，按住Ctrl画线，可自适应调整成水平/垂直的校准尺；

2) 标定该直线像素数所表示的长度；

3) 设置校准尺名称和长度转换；

4) 点击【应用】以此定标所有测量项目的单位标尺；

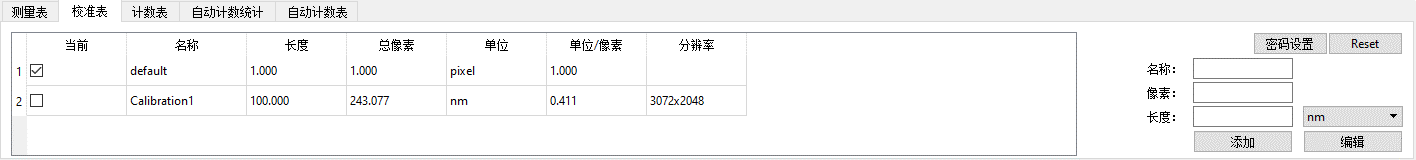

查看/编辑校正表：用户可同时创建多组校正标尺，用于多个场景下切换使用。在校准表中可查看或编辑校正尺。

图 5-5

选择某一个校准尺，点击勾选当前栏下的方框，可切换校准尺，并应用到所有测量项目。

校准表删除、备份与加载步骤

1) 打开预览界面下方的校准表；

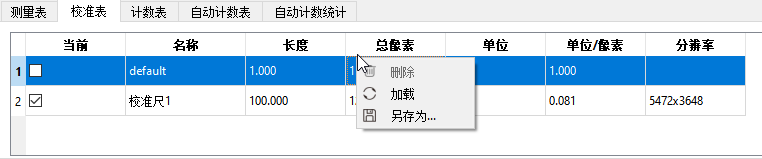

2) 鼠标选中某一个校准尺，并且右键调出菜单，如图 5-6所示

图 5-6

3) 点击【删除】，即可删除选中的校准尺；

4) 点击【另存为】，在弹出的对话框中保存calibration.ini文件；

5) 点击【加载】，并且在电脑中选中calibration.ini文件，即可导入备份的校准尺；

注意：

1) 借助测微尺可以更准确地进行定标。选用错误的校正表会使测量结果完全错误。当对图像进行测量时，需要特别注意选择正确的校正表。

2) 默认的比例尺和正在使用的比例尺无法被删除；

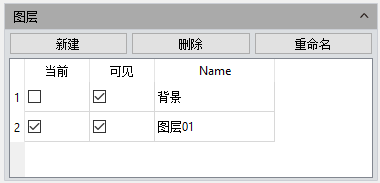

1.3 图层

图 5-7

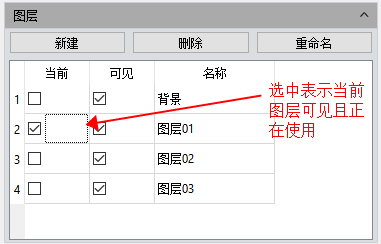

图层：创建多个图层，可在不同图层进行不同的测量。图层功能为大量的测量需要和不同应用的图像处理提供了便利。具体操作如下图所示。

图 5-8

如当前图像已经进行了一些测量操作，那么图层功能将自动创建“背景” 和“图层01”，当前的测量将自动显示在“图层01”。

可选择显示不同图层的测量数据以及选择预览不同的图层。勾选当前所对应的图层，即选择当前要预览的图层。通过勾选不同的当前图层来切换当前软件所显示的图层。可见勾选框选择显示对应图层的测量信息到当前图层中。

点击【新建】创建一个新的图层，可以自定义新的图层名字，默认图层命名为“图层01”“ 图层02”“ 图层03” ...

删除：点击【删除】删除已选中图层。

重命名：点击【重命名】以重命名已选中图层名称。

1.4 测量流

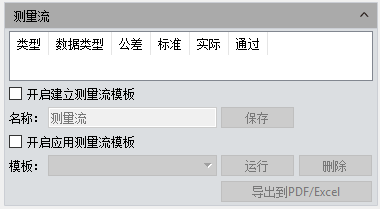

纽荷尔显微镜Capture提供强大的测量流功能，实现半自动便捷测量，可应用于工业器件或零件的合格率批量快速检测。如下图所示。

图 5-9

1) 打开已拍摄的一组器件图片。

2) 选择标准件图片，用于标定及设置公差。

3) 点击【开启】建立测量流模板。

图 5-10

4) 在测量工具菜单中选择对应的图形进行绘制，建立测量流模板会记录整个绘制的过程，可对每个图形设置判定标准的数据类型、公差及修改标准值。如下图所示。

5) 模板设置完成后，可自定义模板名称，点击【保存】，即完成建立测量流模板。

6) 点击【开启应用测量流模板】，选择已建立的模板，点击【运行】，若需要删除已建立的模板，点击【删除】即可。

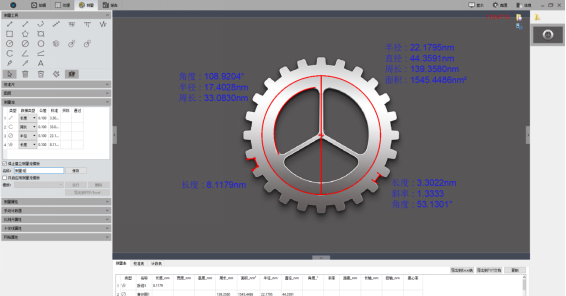

7) 选择需要检测的器件图，直接在图片上按照创建的模板流程绘制对应的图形。如下图所示。

图 5-11

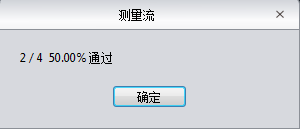

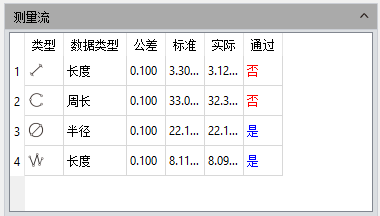

8) 模板执行完成后，运行按钮状态释放，且会自动弹窗提示测量检测结果，并在测量流表格中记录实际的数据和通过情况。如下图所示。

图 5-12

图 5-13

9) 点击【导出到PDF/Excel】，即可将此器件的检测结果数据导出保存。

10) 继续点击【运行】，选择下一张图片，重复执行步骤7、8、9的检测过程。

11) 所有器件检测完成后，点击【停止】应用测量流模板，停止测量流。

1.5 测量属性

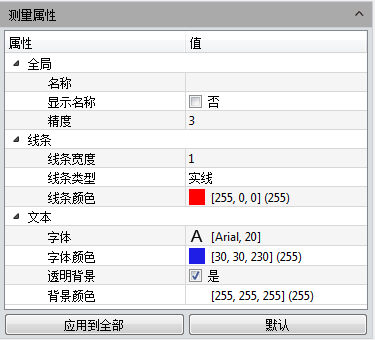

测量属性是能够对所有测量工具进行定义的功能。如下图所示。

图 5-14

全局：

1) 名称：选择图像上的测量信息编辑名称。

2) 显示名称：勾选则显示，不勾选则不显示。

3) 精度：调整小数点后的显示准确度，默认3，范围0~6。

线条：

1) 线条宽度：对图像当前应用的测量工具线条调整宽度，默认1，可选1~5、10、15。

2) 线条类型：选择图像当前应用的测量工具线条调整类型，默认实线，可选实线、虚线、点线、点虚线、两点虚线。

3) 线条颜色：选择图像当前应用的测量工具线条调整颜色，默认红色，可选中并点击调出色板选择需要的颜色。

文本：

1) 字体：选择图像当前应用的测量信息调整字体，默认，可选中并点击调出字体板选择需要的字体。

2) 字体颜色：选择图像当前应用的测量信息调整字体颜色，默认蓝色，可选中并点击调出色板选择需要的颜色。

3) 透明背景：勾选则测量信息为透明背景，不勾选则背景不透明。

4) 背景颜色：选择图像当前应用的测量信息调整背景颜色，默认白色，可选中并点击调出色板选择需要的颜色。

应用到全部：将当前参数设置应用到全部测量工具。

默认：将当前的参数设置恢复到默认值。

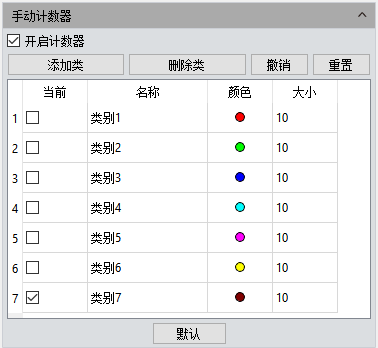

1.6 手动计数器

用户可通过手动计数器进行不同类型的细胞的分类标记和数量统计，最多支持7种类型。

图 5-15

类别名称：双击类别名称可自定义名称；

颜色：双击可调出色板，自定义颜色；

大小：双击数字可自定义点数的大小，默认为10，范围5-100；

添加类：点击【添加类】进行添加类型；

删除类：点击【删除类】可删除选中的类型；

撤销：点击【撤销】可撤销上一步操作；

重置：点击【重置】可清除全部类，同时清空计数表；

默认：点击后，不清除类，但是所有类参数恢复默认；

开启计数器：勾选开启计数器，选中某个类型，在细胞图像中点击鼠标左键开始计数。数量会自动统计在计数表中；

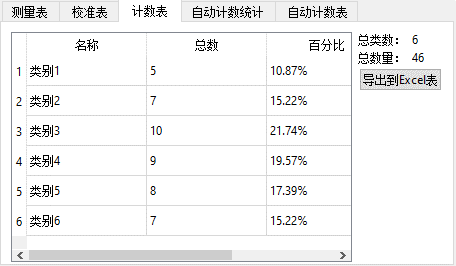

统计完后，所有数据都显示在计数表中，可以选择导出到Excel表，将数据导出到Excel表格。如下图 5-16所示；

图 5-16

1.7 比例尺属性

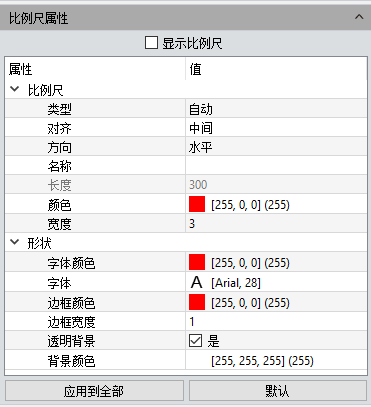

纽荷尔显微镜Capture允许用户根据实际需求调节图像的比例尺属性。如下图 5-17所示。

图 5-17

显示比例尺：是/否显示当前应用的比例尺，默认不勾选，勾选后默认显示在图片左上角，鼠标按住可拖动位置。

类型：选择当前比例尺的显示类型，支持手动和自动，默认为自动；

对齐：设置当前比例尺与数值的对齐方式，支持左对齐，居中和右对齐，默认为中间；

方向：设置当前比例尺显示方向，支持水平和垂直，默认为水平；

名称：选择图像上的当前应用比例尺编辑名称，默认为空。

长度：选择图像上的当前应用比例尺长度，默认为100。

颜色：选择图像上的当前应用比例尺调整颜色，默认红色，可选中并点击调出色板选择需要的颜色。

宽度：选择图像上的当前应用比例尺调整宽度，默认5，范围1~5，10,15。

字体颜色：选择图像上的当前应用比例尺调整字体颜色，默认红色，可选中并点击调出色板选择需要的颜色。

字体：选择图像上的当前应用比例尺编辑字体，默认，可选中并点击调出字体板选择需要的字体。

边框颜色：选择图像上的当前应用比例尺边框调整字体颜色，默认红色，可选中并点击调出色板选择需要的颜色。

边框宽度：选择图像上的当前应用比例尺边框调整宽度，默认1，范围1~5。

透明背景：是/否显示当前应用比例尺信息为透明背景，默认勾选。

背景颜色：选择图像当前应用比例尺调整背景颜色，默认白色，可选中并点击调出色板选择需要的颜色。

应用到全部：应用到所有的校准尺上。

默认：将当前的参数设置恢复到默认值。

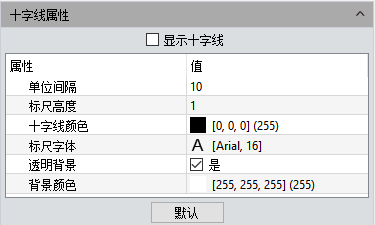

1.8 十字线属性

纽荷尔显微镜Capture允许用户根据实际需求调节图像的十字线属性。如下图 5-19所示。

图 5-19

显示十字线：是/否显示当前应用的十字线，默认不勾选。

单位间隔：选择图像上的当前应用十字线间隔距离。

标尺高度：选择图像上的当前应用十字线标尺高度。

十字线颜色：选择图像上的当前应用十字线调整颜色，默认黑色，可选中并点击调出色板选择需要的颜色。

标尺字体：选择图像上的当前应用十字线字体大小；

透明背景：是/否显示当前应用十字线信息为透明背景，默认勾选。

背景颜色：选择图像当前应用十字线调整背景颜色，默认白色，可选中并点击调出色板选择需要的颜色。

默认：将当前的参数设置恢复到默认值。

1.9 网格属性

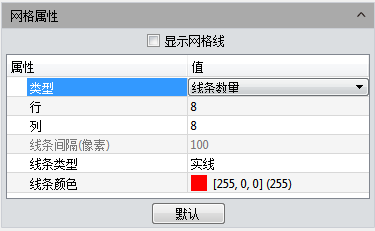

纽荷尔显微镜Capture允许用户根据实际需求调节图像的网格属性。如下图 5-19所示。

图 5-20

显示网格线：是/否显示当前应用的网格线，默认不勾选。

类型：选择图像上的当前应用网格线类型，支持线条间隔、线条数量。

行：选择图像上的当前应用网格线编辑行数，默认8。

列：选择图像上的当前应用网格线编辑列数，默认8。

线条间隔：选择图像上的当前应用网格线编辑间隔数，默认100。

线条类型：选择图像上的当前应用网格线调整线条类型，支持实线、虚线、点线、点虚线、两点虚线。

线条颜色：选择图像上的当前应用网格线调整线条颜色，默认红色，可选中并点击调出色板选择需要的颜色

默认：将当前的参数设置恢复到默认值。

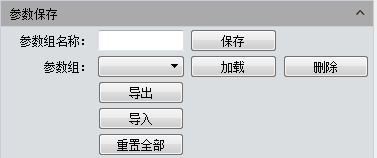

1.10 参数保存

将参数文件拷贝至其他及计算机上加载应用，可以实现参数跨平台转移应用，使用户的实验条件最大限度地保持一致

图 5-21

参数组名称：参数组命名，输入命名用于保存与加载，也可以通过下拉菜单查看与加载已保存参数组。

保存：将当前软件配置参数保存参数组。

加载：加载参数组应用到当前场景。

删除：删除当前选中参数组。

导出：将参数组文件保存到指定文件夹。

导入：加载指定文件夹下的参数文件。

重置全部：恢复出厂设置会将用户原先设置的所有参数清除，并恢复到软件出厂设置。

1.11 荧光强度

纽荷尔显微镜Capture允许用户根据实际需求测量图像的灰度值，支持直线和矩形两种方式；

操作步骤

1) 在预览状态切换至测量模块，或者打开一张图像，并且勾选【开始】启用功能，此时测量工具不允许使用；

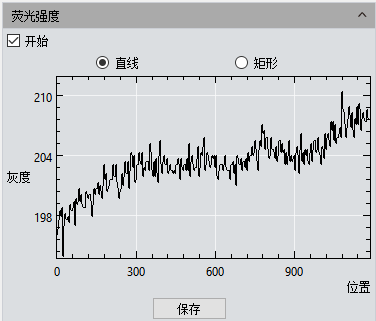

2) 绘制一条线段或者一个矩形，可测量绘制区域的荧光强度；

图 5-23

3) 点击【保存】，将当前的测量数据以excel格式形式保存到本地；

注意：

l 绘制线段图形，在第二次点击时完成绘制，可测量直线上的荧光强度数据

l 矩形绘制，左键单击选择两个端点绘制矩形图形，可测量矩形范围内每列像素的平均荧光强度数据。

1.12 光标属性

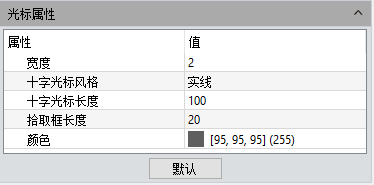

用户可根据实际需求调节测量光标的属性，设置界面如图 5-24所示。

图 5-24

宽度：用于设置十字光标线段粗细，设置范围1~5，默认值为2。

十字光标风格：设置十字光标的线段风格，默认为实线，可选择点线。

十字光标长度：选择图像上的当前显示十字光标长度，默认为100.

拾取宽长度：选择图像上的当前显示十字光标拾取宽长度，默认为20.

颜色：选择图像上的当前应用十字光标调整线条颜色，可选中并点击调出色板选择需要的颜色。
