1 相机侧边栏

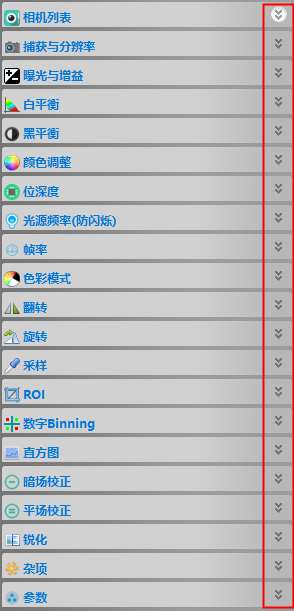

纽荷尔显微镜相机侧边栏主要用于控制厂家的相机参数，相机侧边栏随相机不同有多种不同的组组合，每一组可以通过单击组名或单击组名右边的向下(上)箭头进行展开或折叠。典型的相机侧边栏如右图所示。

用户可以通过选项>首选项…单击杂项页，找到显示或隐藏相机侧边栏中的控制项以控制相机侧边栏组的显示/隐藏(详情请参见节15.1.8.7)。通过复选与不选可以将相机侧边栏的组定制为用户自己喜欢的模式，同时将相机侧边栏最简化与最实用化，实现相机控制的快速操作。

不同的相机，相机侧边栏会略有不同，这一点请特别注意。

本节将分别介绍典型的相机侧边栏各个组的详细的功能。



1.1 相机列表组

单击侧边栏中的相机侧边栏(如果没有激活的话)，再单击相机列表组标题或其右边向下双箭头可展开相机列表组(折叠情况下)；

单击相机名 “yyyyy”以创建相机视频窗口。

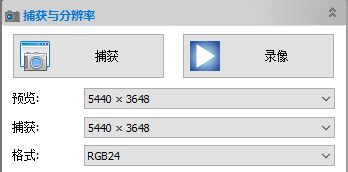

1.2 捕获与分辨率组



捕获：单击该键可以捕获视频窗口的图像，可一直单击捕获；

录像：录制MP4（H264、H265）/wmv/avi视频流；录制开始以后，录像按键变成 形式，单击即可停止录像；

预览：设置视频预览分辨率；

捕获：设置用于静态图像捕获分辨率；为提高帧率，预览分辨率常选小的，捕获分辨率常选大的；

格式：捕获支持格式可以是RGB24/RAW/RGB48，视相机型号而定，用户可根据需要选择。

如果相机支持8位以上，请先将相机位深度组中的位深度设置为8位以上(10/12/14位)以捕获8位以上的图像。捕获与分辨率组中的格式列表框，共有3个选项，分别是RGB24，RAW和RGB48。

RGB24表示RGB888，图像的每个通道有8位；RAW表示相机的原始数据；RGB48表示RGB161616。

选择RAW格式，单击捕获按钮将弹出另存为对话框，10位/12位/14位RAW数据将转换为16位并要求用户直接将图像保存到DNG或TFT格式文件中，不会创建图像窗口。

选择RGB48，对10位/12位/14位位深度，单击捕获按钮将捕获相应的位深度图像。选择文件>另存为命令将会位深度转换成RGB48，并以TIFF文件格式保存。



1.3 曝光与增益组

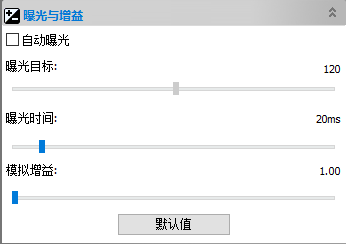

1. 当曝光与增益组展开以后，在视频窗口某区域会叠加一绿色矩

形取景器，在该矩形左上方标有曝光二字。该矩形用于计算视频的亮度是不是达到曝光目标值。拖动曝光ROI到视频的暗区会增加视频的亮度/曝光ROI拖到视频的亮区域会降低视频的亮度；

2. 复选自动曝光复选框，曝光目标滑动条有效，相机会根据曝光目标值设置曝光时间和模拟增益；

3. 不选自动曝光框会将自动曝光模式切换到手动曝光模式。这时曝光目标滑动条无效；

4. 在手动曝光模式下，将显微镜的光源调亮或调暗，视频由于光源亮度增加也变亮或变暗，拖动曝光时间滑块向左或向右以确保视频亮度显示正常；

5. 只有当显微镜光源太暗，不满足成像亮度要求时，才会向右拖动模拟增益滑块直到视频亮度正常；有时为了减少曝光时间，也会选择大的模拟增益，大的增益意味在大的噪声;

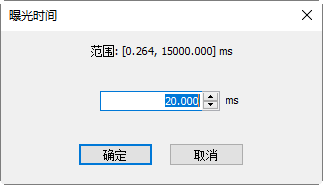

6. 通过单击曝光时间右边编辑框会弹出曝光时间对话框，在这里可以输入精确的曝光时间数值。

7. 默认值：单击默认值按键以清除所有的更改，恢复所有参数默认值；

8. 单击展开的曝光与增益组标题会折叠该组，这时曝光矩形框会消失;

9. 在节15.1.8.4中有自动曝光选项设置，用户可以根据自己的喜好进行设置。

1.4 白平衡组

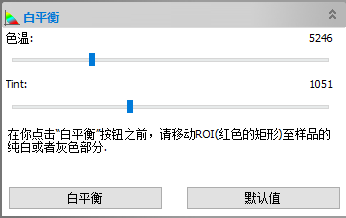

1. 单击白平衡标题以扩展白平衡组，这时会在视频窗口的某区域显示一个红色的矩形，其左上角标有白平衡三字；

2. 拖动红色矩形到一块认为是纯白或灰色区域，单击白平衡按键即可为后继所有的视频建立视频白平衡映射；

3. 自动设置白平衡效果与实际白平衡有偏差时，左右拖动色温和Tint滑块以进行手动白平衡操作；

4. 默认值：单击默认值按键以清除所有的更改，恢复所有参数默认值；

5. 单击扩展情况下的白平衡标题可以折叠白平衡组，这时白平衡矩形会消失；

6. 在选项>首选项…，点击杂项页，找到白平衡项，选择色温/Tint或RGB白平衡模式；见节15.1.8.3。

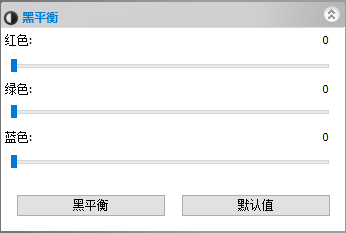

1.5 黑平衡组



1. 单击黑平衡标题以扩展黑平衡组，这时会在视频窗口的视频区域显示一个品红色的矩形，其左上角标有黑平衡三字；

2. 拖动品红色矩形到一块认为是黑色的区域，单击黑平衡按键即可为后继所有的视频建立了视频黑平衡映射；

3. 自动设置同实际黑平衡效果存在偏差时，左右拖动红色，绿色或蓝色滑块进行手动黑平衡设置；

4. 默认值：单击默认值按键以清除所有的更改，恢复所有参数默认值；

5. 单击扩展的黑平衡组会折叠该组，这里黑平衡矩形会消失。

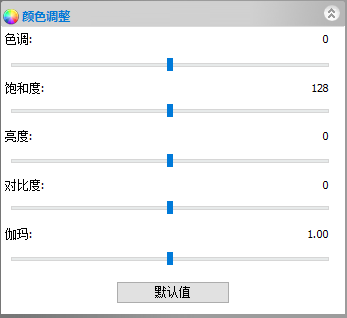

1.6 颜色调整组



1. 色调：调整视频的色调；左右拖动滑块降低或增加色调；

2. 饱和度：调整视频的饱和度；左右拖动滑块降低或增加饱和度；

3. 亮度：调整视频的亮度；左右拖动滑块降低或增加亮度；

4. 对比度：调整视频的对比度；左右拖动滑块降低或增加对比度；

5. 伽玛：调整视频的伽玛；左右拖动滑块降低或增加伽玛；

6. 默认值：单击默认值按键以清除所有的更改，恢复所有参数默认值。

1.7 位深度组



位深度组可选择视频是8位/12位/14位，8位可保证视频运行流畅而12位可确保视频与图像的质量。12位运行速度要稍微慢一些，

但图像细节会更加丰富。具体位深度视相机而定，不同的相机支持位深度也不一样。不同位深度捕获方式与保存方式请参见节4.2。

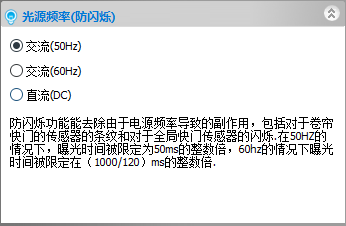

1.8 光源频率(防闪烁)组



1. CMOS探测器以序列的方式捕获每一行的像素(自上而下)，这种捕获方式存在卷帘效应，所以也称之为"卷帘快门”。欧洲电源主频为50Hz，光源在1秒内会闪烁50x20次，在北美，电源主频为60Hz，光源在1秒内会闪烁60x2次；

2. 闪烁问题可以通过以整数(n)倍闪烁周期的形式捕获一行像素的方式解决；

3. 交流(50HZ)：单选交流(50HZ)以消除50Hz光源引发的灯卷帘暗带；

4. 交流(60HZ)：单选交流(60HZ)以消除60Hz光源引发的灯卷帘暗带；

5. 直流(DC)：对直流(DC)光源，不存在光起伏，所以不需要补偿光源闪烁；

6. 开启光源频率选项以后，曝光与增益组也相应支持自动曝光时间的调整以防闪烁出现。

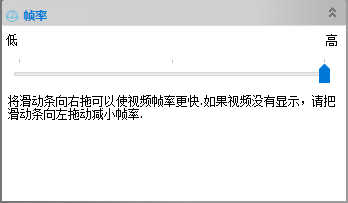

1.9 帧率组



拖动滑块到右边可提高视频显示帧速率，其前提是用户电脑的USB交换器支持其选择的帧率；如果视频不能显示，向左拖动滑块降低帧率可保证视频以低帧率形式正常显示。

1.10 色彩模式组



1. 彩色：如果想预览彩色视频，则选择“彩色”按键；

2. 灰度：如果想预览灰度视频，则选择“灰度”按键。

1.11 翻转组



1. 水平：如屏幕视频水平方向同实际相反，请复选此按键；

2. 垂直：如果屏幕视频垂直方向同实际相反，请复选此按键。

1.12    旋转组

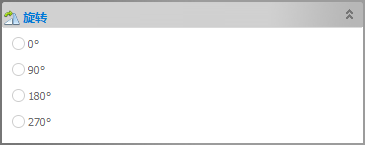

选择想要旋转的角度（0°（默认值）、90°、180°或270°）将视频旋转到所需的角度。

1.13 采样组



1. 邻域平均：像素邻域平均指的是将一块区域中的像素进行平均操作，再将值赋予抽样的像素；这种方法会降低图像的分辨率并

引入子采样的痕迹；邻域平均会提高图像的信噪比。

2. 抽样提取(Skip)：又称为"抽取"，表示某些位置的像素并不读出来，而是忽略掉(水平，垂直或两个方向同时)。这种方法会降低图像的分辨率并引入子采样的痕迹;

3. 当用户选择的预览分辨率小于最大分辨率时，往往选择邻域平均(Bin)以确保视频信噪比最好。

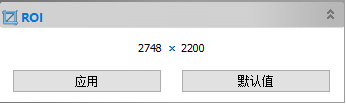

1.14 ROI组



ROI可以让用户关心视频中的感兴趣的区域，同时提高帧率。当ROI组展开以后，视频窗口会显示ROI区域，用鼠标可以拖动和更改区

域ROI的大小；点击ROI组标题栏下左或右边数值，可直接对ROI通过输入数字以设置其准确尺寸；

设置好ROI的大小以后，单击应用可实现ROI功能，单击默认值可返回原来的视频尺寸；

单击扩展的ROI组会折叠该组，这里RIO矩形会消失。

单击ROI组的数字可以直接编辑输入希望的ROI的数字以进行精准设置。

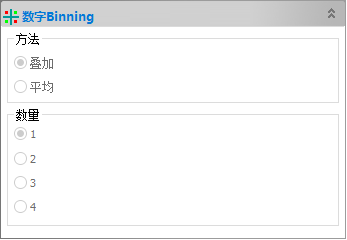

1.15 数字Binning组

数字Binning是指通过计算机进行的Binning操作，速度较慢。纽荷尔显微镜ImageView相机侧边栏。

选择叠加会根据数量中选定的数量值进行n x n个像素的累加操作再显示，这时图像尺寸也会做相应的宽度/n，高度/n缩放操作，叠加会提高视频的亮度，减少曝光时间。缺省为叠加，数量为1；



选择平均会根据数量中选定的数量值进行n x n个像素的平均操作再显示，这时图像尺寸也会做相应的宽度/n，高度/n缩放操作，平均会提高图像信噪比但不会增加视频亮度；

n取数量中选中的1/2/3/4等。

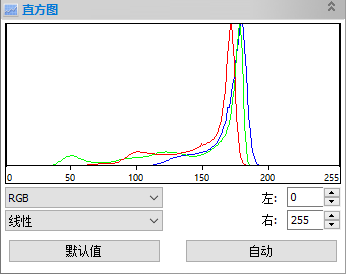

1.16 直方图组



1. 直方图是照片曝光情况最好表达方式，可展示照片中色调的分布情况，揭示照片中每一个亮度级别下像素出现的数量，根据这些数值所绘出的图像形态，可初步判断照片的曝光情况。无论照片高光表现丰富的还是曝光过度，也或有饱满的细部暗调，或者是细节根本分辨不清，直方图都能很直观的显示；

2. 通道：直方图对话框显示的是当前展开时刻的视频的实时直方图。左右两垂直线段标记当前直方图的左右限。这两条标记线可以用鼠标左键拖动。当显示的视频是彩色的时候，直方图可以RGB (红、绿和蓝3通道)/R(红)/G(绿)/B(蓝)等通道的方式显示；

3. 左或右：直方图的左右值可在左右编辑框中输入，也可以用鼠标拖动直方图中的左右竖线实现；

4. 线性/对数：线性/对数选项是指将统计的直方图的数据以线性/对数的方式进行映射显示；

5. 默认值：单击默认值会将左右直方图界限值恢复到缺省的范围0~255；

6. 自动：单击自动会根据直方图的统计数据，自动设置直方图的左右边界以保证视频显示最佳。

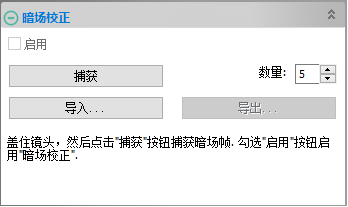

1.17 暗场校正组

CMOS和非制冷的CCD在较长曝光时间或者较大增益时，纽荷尔显微镜ImageView相机侧边栏，热噪声会比较大，严重影响图像的清晰度。使用暗场校正可以在一定程度上减少这个问题，从而得到清晰干净的画面。暗场校正前需先捕获一定数量暗场图像，捕获完以后，启用按钮才会有效。



复选/不选择表示启用/取消暗场校正；单击导出按钮将当前暗场校正数据导出到dfc文件供以后用；单击导入按钮以导入以前保存在dfc文件中的暗场校正数据以便直接使用。不同分辨率情况需要重新进行暗场校正数据的捕获以确保校正结果正确。

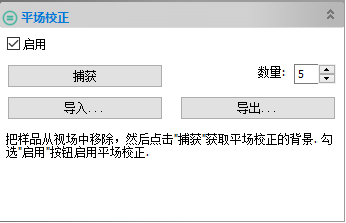

1.18    平场校正组



启用平场校正前，先从视场中移除样本或将样本移到空白区域并单击捕获按钮以获得用于平场校正的背景图像。捕获图像后，复选启用按钮即可启用平场校正。不复选启用按钮将禁用平面场校正;

单击导出按钮将当前平面场校正数据导出到ffc文件供以后用;

单击导入按钮以导入以前保存在ffc文件中的的平面场校正数据以便直接使用；

不同分辨率情况需要重新进行平场校正数据的捕获以确保校正正确。

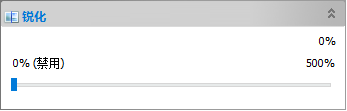

1.19     锐化组



锐度决定了图像能够传达的细节信息。向右拖动滑动条可以提高图像的锐度，达到锐化的目的，滑动条在最左边表示禁用锐化功能。

1.20 杂项组



复选负片可对视频中的象素点做反转或负片操作；

对数/多项式：对数/多项式选项是指将接收到的视频以对数/多项式的方式进行映射显示。

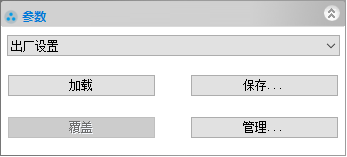

1.21 参数组



参数：主要用于保存某一种特定情况下用户调整好的相机侧边栏参数以便在后继过程中继续使用；

出厂设置：将目前相机侧边栏的所有设置恢复到相机出厂时参数；出厂设置不可覆盖。出厂设置列表后面会列出用户保存的相机侧边栏参数；

单击保存会将当前相机侧边栏参数保存起来，保存的数据会添加到参数列表选项出厂设置的后面，这时加载同覆盖按钮使能；

选择参数列表中的其他保存的参数名，单击加载会装载该文件中保存的相机侧边栏参数；

如果更改了当前相机侧边栏部分参数，同时想以当前文件保存新的参数，单击覆盖会用当前的相机侧边栏参数列表项覆盖当前相机控制参数文件；

单击管理会弹出相机侧边栏参数文件管理对话框，在这个对话框中，可管理所有已经保存的相机控制参数文件。
