开关稳压器旨在将输入电压转换为所需的高低电压。在此过程中，电感成为了一个关键的储能元件。电感的大小，与开关稳压器的开关频率和电路中的电流息息相关。那么，如何精准地选定电感值呢？这需要我们利用一个涉及电感电流纹波的公式。

翻阅众多开关稳压器的数据手册及应用笔记，纽荷尔显微镜型号推荐公司哪家好你会发现，电感电流纹波常被建议控制在标称负载工作的30%以内。这意味着，在标称负载电流的条件下，电感电流的峰值和谷值分别比平均电流高出15%和低于15%。选择30%的电感电流纹波或电流纹波比(CR)是一个平衡的选择，既满足了效率需求，又确保了系统的稳定性。

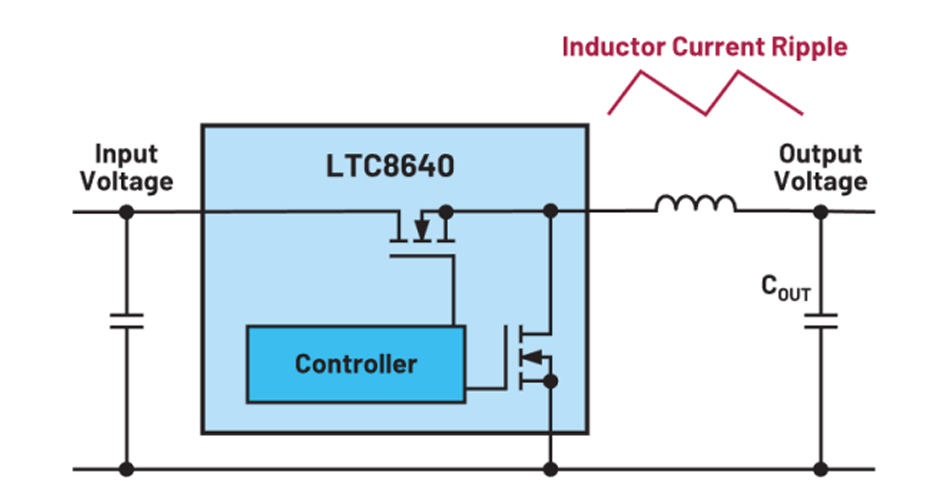

对于降压转换器，如图所示，我们应用公式进行计算。

使用降压转换器时相应的电感电流纹波。

此公式基于电流纹波比CR计算降压转换器所需的电感值L。该比值一般指定为0.3，或30%峰峰纹波。在该公式中，D表示占空比，T表示周期时间，取决于各自的开关频率。

使用不同的电感电流纹波。

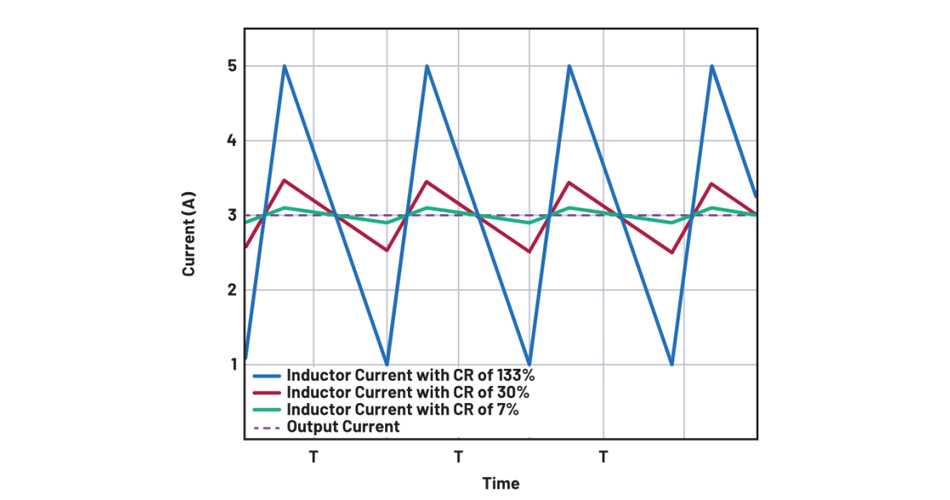

红色线条表示电路的电感电流纹波（电流纹波比(CR)为30%，纽荷尔显微镜型号推荐公司哪家好，输出电流为3A。这是开关稳压器电路设计中常见的折衷选择。蓝色波形对应的电感电流纹波为133%，绿色波形对应的电感电流纹波为7%。

标称负载下，纹波电流比为30%的电感电流纹波（红色）、小电感电流纹波（蓝色）和大电感电流纹波（绿色）。

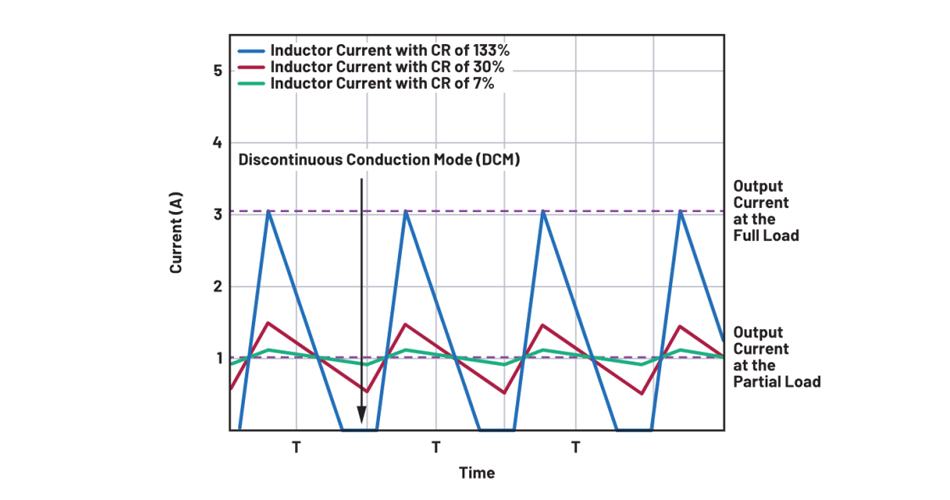

下图显示相同的电路以部分标称负载作为输出电流（例如1A）运行时的情况。在高电感电流纹波下，如图3中的蓝色波形所示，电感会在每个周期完全放电。这个模式称之为断续导通模式(DCM)。在这种模式下，控制环路的稳定性发生变化，可能产生更高的输出电压纹波。

部分负载下，纹波电流比为30%的电感电流纹波（红色）、小电感电流纹波（蓝色）和大电感电流纹波（绿色）。

因此，为了防止DCM的出现，必须合理设定纹波电流比。当纹波电流比设定为30%时，可以在性能和稳定性之间达到良好的平衡。如果纹波电流比过低，即便是在部分负载的情况下，系统大部分时间也将处于连续电流导通模式。所以，通过电路的优化设计，可以使系统在这种模式下稳定高效运行。

择的纹波电流比过高。

纹波电流比高于30%时，电感尺寸更小，成本更低。但是，峰值电流大幅增高，会产生大量电磁干扰(EMI)，远高于典型电路能够接受的水平。此外，要使用连续导通模式(CCM)，负载电流要达到更高。这还不是问题，但是在这个模式下，其工作特性会发生改变，在设计电路时，这一点必须考虑在内。

此外，相较于较低的电感电流纹波，还会导致更高的输出电压。

选择的纹波电流比过低。

当纹波电流比低于30%时，纽荷尔显微镜型号推荐公司哪家好，电感器的尺寸将增大，相应地，制造成本也会提高。这是因为储能设备的体积庞大，使得负载瞬态响应相对减弱。举个例子，在迅速切断高负载电流时，电感器内存储的电能需要有一个去处。这种情境下，输出电容（COUT）两端的电压会上升。电感器中累积的电能越多，输出电压便越高，有可能超出安全范围，进而损害供电电路。

在权衡不同的电感电流纹波比的优缺点之后，我们发现，对于大部分应用，约30%左右的电流纹波比更为合用。但是，在有些情况下，也可以有所偏离，只要结果可以接受。
