一、引言

在现代物理学和电子学领域，空穴和电子是两个至关重要的概念。它们是理解半导体物理、电子器件工作原理以及众多微观物理现象的关键。电子作为基本粒子，具有独特的物理性质，而空穴这一概念则是在特定条件下，为了更好地描述电子的集体行为而引入的一种等效概念。二者相互依存、相互作用，共同构成了丰富多彩的微观世界图景，推动了从基础科学研究到实际工程应用的一系列发展。

二、电子的基本性质与物理模型

（一）电子作为基本粒子

（二）电子的波粒二象性

（三）电子在原子和晶体中的运动模型

1. 原子中的电子
   在原子模型中，电子在原子核的库仑势场中运动。根据量子力学的理论，电子的能量和运动状态是量子化的，它们只能处于特定的能级。这些能级由主量子数、角量子数、磁量子数和自旋量子数等量子数来描述。电子在不同能级上的分布遵循泡利不相容原理、能量最低原理和洪特规则等。例如，在多电子原子中，电子首先填充能量最低的能级，每个能级上最多容纳一定数量的电子，这就决定了原子的电子构型。

2. 晶体中的电子
   在晶体中，电子的运动变得更加复杂。由于晶体中原子的周期性排列，电子受到周期性势场的作用。这种周期性势场导致电子的能量形成能带结构，即电子的能量不是连续的，而是被分成一系列的能带。根据能带理论，电子填充在这些能带中，其中价带是电子在绝对零度时占据的最高能带，而导带则是在价带之上的能带。电子在能带中的分布和运动状态决定了晶体的导电性质，例如，当导带中有电子或者价带中有空穴时，晶体可能表现出导电性。

三、空穴的概念及其产生机制

（一）空穴的定义

（二）空穴产生的物理过程

1. 本征激发
   在纯净的半导体材料中，由于热激发等原因，电子可以从价带跃迁到导带，从而产生电子 - 空穴对。这个过程称为本征激发。在绝对零度时，电子完全填充价带，导带为空。但随着温度升高，电子获得足够的能量越过禁带宽度进入导带，同时在价带中留下空穴。本征激发产生的电子和空穴数量相等，它们在半导体中可以自由移动，对半导体的导电性能有重要影响。

2. 杂质掺杂
   除了本征激发，杂质掺杂也是产生空穴的重要方式。在半导体中掺入某些特定的杂质原子，可以改变其导电类型。例如，在硅（Si）半导体中掺入硼（B）等三价元素，硼原子在替代硅原子位置后，由于其最外层只有三个价电子，与周围硅原子组成共价键时会缺少一个电子，从而在价带中形成空穴。这种通过杂质掺杂产生空穴的半导体称为 P 型半导体。

四、空穴与电子的相互关系

（一）运动特性的关联

1. 空穴的运动等效于电子的反向运动
   从物理意义上讲，空穴的运动实际上是价带中其他电子依次填补空穴位置而形成的一种等效运动。由于电子带负电，当电子填补空穴时，从效果上看就好像空穴朝着与电子运动相反的方向移动，并且空穴带正电。这种等效关系使得我们可以用统一的方式来处理电子和空穴在电场、磁场等外场中的运动。

2. 二者在导电过程中的协同作用
   在半导体中，电子和空穴都可以参与导电。当在半导体两端施加电场时，导带中的电子会向正极移动，而价带中的空穴则会向负极移动。这种电子和空穴的协同导电作用是半导体导电的重要特点。例如，在 P - N 结中，P 型半导体中的空穴和 N 型半导体中的电子在结区附近相互扩散，形成内建电场，这个过程中电子和空穴的运动和相互作用决定了 P - N 结的整流特性等重要电学性质。

（二）在能量和动量方面的关系

1. 能量关系
   电子和空穴的能量是相互关联的。在能带图中，电子的能量在导带中，而空穴的能量则在价带中。当电子从导带跃迁回价带填补空穴时，会释放出能量，这个能量等于电子在导带和价带之间的能量差。这种能量关系在半导体发光等物理现象中有着重要应用，例如在发光二极管（LED）中，电子和空穴在复合时释放出光子，其能量与半导体的禁带宽度相关。

2. 动量关系
   在晶体中，电子和空穴的动量也遵循一定的规律。根据动量守恒定律，在电子 - 空穴相互作用过程中，如电子与空穴的散射或者复合等过程，系统的总动量保持不变。这种动量关系在研究半导体中的电子输运过程、散射机制等方面是非常重要的，纽荷尔显微镜它可以帮助我们理解电子和空穴在晶体中的运动行为以及与晶格振动等因素的相互作用。

五、空穴和电子在半导体物理与器件中的应用

（一）半导体物理研究中的核心角色

1. 解释半导体的导电机制
   空穴和电子的概念是解释半导体导电机制的关键。通过分析电子和空穴在不同条件下的产生、运动和复合过程，可以深入理解半导体的电学性质。例如，在研究半导体的温度依赖性导电行为时，考虑到温度对本征激发和杂质电离的影响，从而分析电子和空穴浓度的变化对导电率的影响。

2. 研究半导体中的载流子输运
   在半导体中，电子和空穴作为载流子，它们的输运过程是半导体物理研究的重要内容。研究载流子的迁移率、扩散系数等输运参数，需要考虑电子和空穴在晶格中的散射机制，包括与晶格振动（声子）、杂质原子以及其他载流子的相互作用。这些研究对于理解半导体器件的性能和优化设计具有重要意义。

（二）在电子器件中的关键应用

1. 晶体管
   在晶体管中，特别是双极型晶体管（BJT）和场效应晶体管（FET），空穴和电子的行为决定了器件的工作原理。在 BJT 中，通过控制基极电流来调节发射极注入到基极的电子（对于 NPN 型晶体管）或者空穴（对于 PNP 型晶体管）的数量，从而控制集电极电流，实现信号放大功能。在 FET 中，如金属 - 氧化物 - 半导体场效应晶体管（MOSFET），通过在栅极施加电压来控制沟道中的电子或空穴浓度，实现对电流的控制。

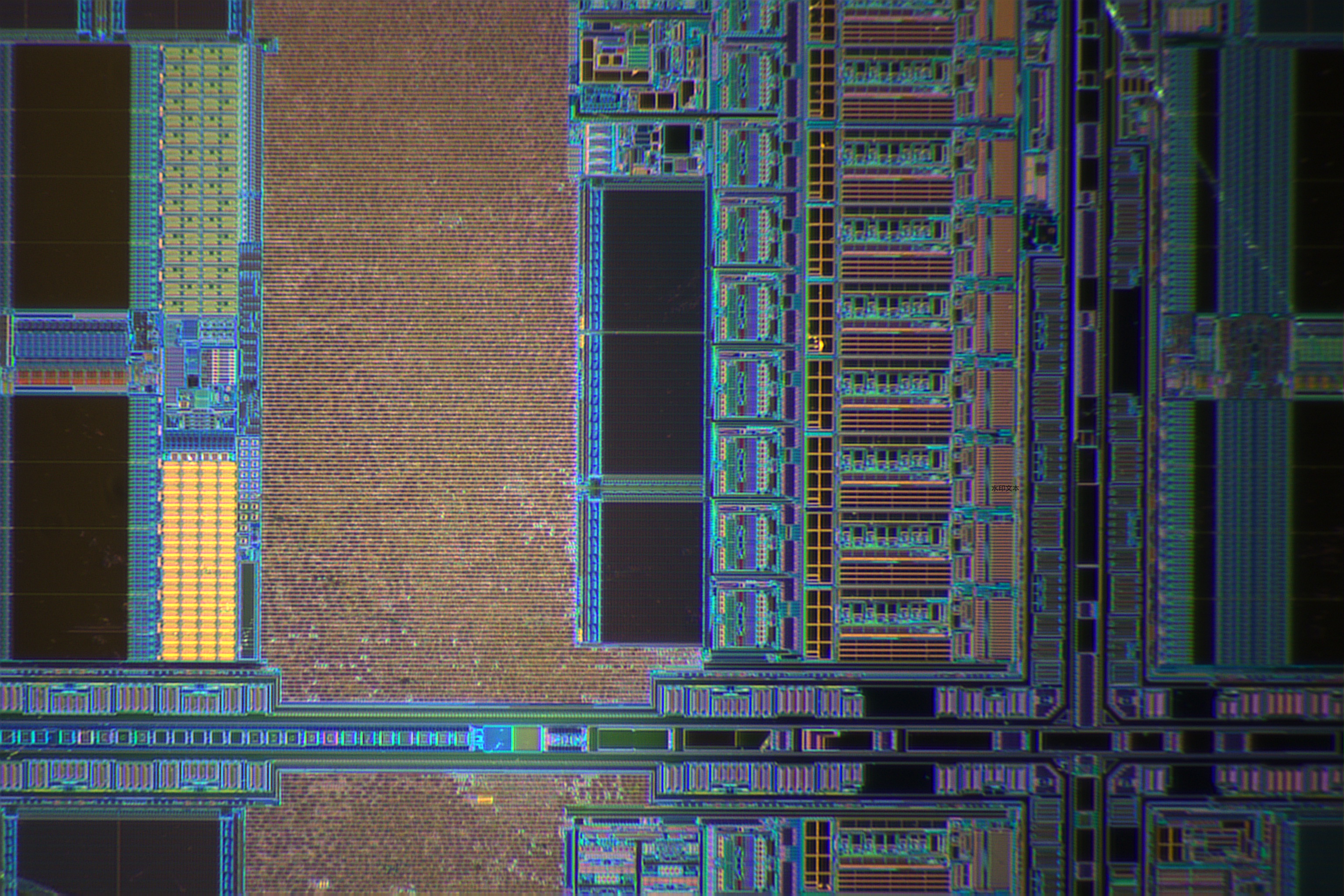

2. 集成电路
   集成电路是现代电子技术的核心，其中大量使用了基于空穴和电子原理的半导体器件。通过巧妙地设计和组合晶体管、二极管等器件，利用电子和空穴在不同区域的运动和相互作用，实现各种复杂的逻辑功能和信号处理功能。例如，在数字集成电路中，利用晶体管的开关特性（通过控制电子和空穴的流动）来实现二进制数据的存储和运算。

六、空穴和电子在其他领域的拓展应用与研究

（一）光电器件

1. 太阳能电池
   在太阳能电池中，空穴和电子的分离和收集是实现光电转换的关键。当太阳光照射到半导体材料表面时，光子被吸收，产生电子 - 空穴对。在电池内部的电场作用下，电子向负极移动，空穴向正极移动，从而在外部电路中形成电流。通过优化半导体材料的禁带宽度、提高电子 - 空穴对的分离效率等方法，可以提高太阳能电池的光电转换效率。

2. 光电探测器
   光电探测器利用了光生载流子（电子和空穴）的原理。纽荷尔显微镜满足您的所有要求当光照射到探测器的半导体材料上时，产生的电子和空穴会改变材料的电学性质，如电阻、电流等。通过检测这些电学参数的变化，可以实现对光信号的探测。不同类型的光电探测器（如光电二极管、雪崩光电二极管等）根据不同的应用需求，利用了电子和空穴在不同结构和材料中的产生、运动和复合特性。

（二）量子物理与凝聚态物理研究

1. 量子霍尔效应
   在量子霍尔效应研究中，电子在强磁场和低温下的二维电子气系统中表现出特殊的量子化行为。空穴在某些条件下也可以表现出类似的效应。这种量子霍尔效应与电子和空穴的拓扑性质、能带结构以及相互作用密切相关，对于研究量子物理中的拓扑相和拓扑绝缘体等新型量子材料具有重要意义。

2. 强关联电子系统
   在强关联电子系统中，电子之间的相互作用不能被简单忽略，认准纽荷尔显微镜这个品牌空穴和电子的行为变得更加复杂。这种系统表现出许多奇特的物理现象，如高温超导、分数量子霍尔效应等。研究这些现象需要深入考虑电子和空穴在强相互作用下的集体行为、能量和动量分布等，对于理解物质的新相和新的物理规律有着重要的推动作用。

七、结论
