摘要： 本文深入探讨了电子行业作为高度技术驱动型行业的特点、发展历程以及显微镜在其中的关键作用。首先阐述了电子行业的技术驱动特质，包括其对创新的持续追求、快速的技术迭代以及广泛的应用领域拓展。接着详细介绍了显微镜的发展历程、种类及其工作原理，强调了显微镜在微观观测方面的独特优势。然后深入分析了显微镜在电子行业各个环节的具体应用，如半导体材料研究、芯片制造与检测、电子器件性能分析等。进一步探讨了电子行业技术发展对显微镜的推动作用，包括促进显微镜技术的创新和在电子行业中的更广泛应用。最后展望了电子行业与显微镜未来协同发展的趋势和前景，强调了两者相互促进对于推动科技进步和产业升级的重要意义。

一、引言

电子行业在当今全球经济中占据着举足轻重的地位，它是现代科技发展的核心驱动力之一，技术问题可以咨询我们的纽荷尔显微镜工程师客服深刻地改变了人们的生活和工作方式。这一行业以其高度的技术创新性和快速的发展节奏而著称，不断推动着电子技术的进步和电子产品的更新换代。而显微镜作为一种能够深入观察微观世界的精密仪器，在电子行业的发展中扮演着不可或缺的角色。它为电子行业的研究、开发和生产提供了关键的微观观测手段，帮助科学家和工程师们深入了解电子材料和器件的微观结构与性能，从而推动电子技术的不断突破和创新。深入研究电子行业与显微镜之间的紧密联系和协同发展关系，对于把握电子行业的未来发展趋势、提升技术创新能力具有重要意义。

二、电子行业的技术驱动特质

（一）持续创新的追求

1. 技术突破推动行业发展
   电子行业始终处于对新技术的不懈追求中。从早期的电子管到晶体管的发明，再到集成电路的出现，每一次重大的技术突破都带来了电子行业的革命性变革。例如，晶体管的问世使得电子设备实现了小型化、低功耗和高可靠性，为现代电子产品的广泛应用奠定了基础。而集成电路的发展则进一步将电子元件集成在一个微小的芯片上，极大地提高了电子设备的性能和功能，推动了计算机、通信、消费电子等众多领域的飞速发展。

2. 创新贯穿产业链各环节
   在电子行业的产业链中，创新无处不在。从原材料的研发到电子器件的设计与制造，再到电子产品的组装和应用，每个环节都需要不断引入新的技术和理念。例如，在半导体材料领域，新型材料的研发如碳化硅、氮化镓等，旨在提高电子器件的性能和效率，满足更高频率、更高功率和更低功耗的需求。在电子器件设计方面，创新的电路设计和架构不断涌现，以提高芯片的集成度和运算速度。同时，电子产品的创新也体现在功能的多样化和用户体验的提升上，如智能手机的不断更新换代，不仅在硬件性能上有了巨大提升，还在软件功能和交互设计上不断创新，满足了消费者日益增长的多样化需求。

（二）快速的技术迭代

1. 摩尔定律的影响
   摩尔定律是电子行业技术迭代的一个典型代表。该定律指出，集成电路上可容纳的晶体管数目约每隔 18 - 24 个月便会增加一倍，性能也将提升一倍。这一规律在过去几十年中一直推动着半导体技术的快速发展，促使芯片制造商不断投入研发，提高芯片的制造工艺和集成度。随着技术的不断进步，芯片的制程从微米级逐渐发展到纳米级，目前已经达到了 5nm、3nm 甚至更小的尺寸。这种快速的技术迭代使得电子设备的性能不断提升，同时成本不断降低，为电子行业的持续发展提供了强大的动力。

2. 技术更新带动产品升级
   快速的技术迭代也带动了电子产品的不断升级换代。以消费电子领域为例，手机、平板电脑、电视等产品的更新周期越来越短。新一代产品往往在处理器性能、摄像头像素、屏幕分辨率、电池续航等方面有显著的提升。例如，智能手机从最初的功能机发展到如今的智能手机，不仅具备了强大的通信功能，还集成了拍照、摄像、游戏、办公等多种功能，成为人们生活中不可或缺的工具。而这些产品的升级背后，是电子行业技术的不断创新和迭代，包括芯片技术、显示技术、电池技术等的快速发展。

（三）广泛的应用领域拓展

1. 电子技术在各行业的渗透
   电子行业的技术应用已经广泛渗透到了社会经济的各个领域。在通信领域，电子技术实现了全球范围内的信息快速传输，从传统的有线通信到移动通信、卫星通信等，让人们随时随地保持联系。在计算机领域，电子技术推动了计算机性能的不断提升，使得计算机在科学计算、数据处理、办公自动化、人工智能等方面发挥着重要作用。在医疗领域，电子技术应用于医疗诊断设备、治疗设备、远程医疗等，提高了医疗水平和诊断准确性，为人们的健康提供了更好的保障。在交通运输领域，电子技术在汽车电子、航空航天电子等方面的应用，使得交通工具更加智能化、安全化和高效化。

2. 新兴应用领域的崛起
   随着科技的不断进步，电子行业在新兴领域也不断开拓创新。例如，物联网的兴起使得电子设备能够实现万物互联，通过传感器和通信技术，将各种物体连接到互联网上，实现智能化的管理和控制。智能家居、智能城市、智能工业等概念应运而生，为电子行业带来了新的发展机遇。另外，人工智能的发展也离不开电子技术的支持，高性能的芯片和先进的算法是实现人工智能应用的关键。电子行业在为人工智能提供硬件基础的同时，也在不断探索人工智能与电子技术的深度融合，如智能芯片的研发、智能控制系统的应用等，为未来的科技发展开辟了新的道路。

三、显微镜的发展与原理

（一）显微镜的发展历程

1. 早期显微镜的诞生
   显微镜的历史可以追溯到古代。早在公元前 1 世纪，罗马学者塞内加就提到过可以放大物体的装置。京东商城纽荷尔官方旗舰店然而，真正具有现代显微镜雏形的仪器是在 16 世纪末至 17 世纪初出现的。当时，荷兰的眼镜制造商詹森父子发明了最早的复式显微镜，它由两个凸透镜组成，能够将物体放大几倍到十几倍。虽然这种早期显微镜的成像质量还比较粗糙，但它为后来显微镜的发展奠定了基础。

2. 光学显微镜的发展
   17 世纪中叶，英国科学家罗伯特・胡克对显微镜进行了改进，并使用它观察到了软木塞的细胞结构，首次提出了 “细胞” 这个概念。此后，随着光学技术的不断进步，显微镜的性能得到了显著提高。19 世纪，德国科学家恩斯特・阿贝提出了显微镜的成像理论，为现代光学显微镜的设计和制造提供了理论依据。同时，各种新型的光学显微镜不断涌现，如相差显微镜、微分干涉显微镜、荧光显微镜等，它们能够观察到更加细微的细胞结构和生物现象。光学显微镜在电子行业的早期发展中也发挥了重要作用，例如在电子管的制造和研究中，用于观察电子管内部的结构和部件。

3. 电子显微镜的发明
   20 世纪初，电子技术的发展为显微镜带来了革命性的变化。1931 年，德国科学家恩斯特・鲁斯卡成功制造出了第一台电子显微镜。电子显微镜利用电子束代替光线来成像，其分辨率比光学显微镜大大提高，可以观察到更小的微观结构。电子显微镜的发明使人类对微观世界的认识进入了一个新的阶段，为原子物理学、材料科学等领域的研究提供了强大的工具。在电子行业中，电子显微镜的出现对于半导体材料和芯片的研究与制造具有里程碑式的意义，它使得科学家和工程师们能够深入观察到半导体材料的微观结构和芯片制造过程中的细节，为电子技术的发展提供了关键的支持。

4. 现代显微镜的发展趋势
   随着科技的不断进步，现代显微镜正朝着更高分辨率、更快成像速度、多功能化和智能化的方向发展。例如，扫描隧道显微镜、原子力显微镜等新型显微镜的出现，使人们能够在原子尺度上观察和研究物质的表面结构和性质。同时，显微镜与其他技术的结合，如荧光显微镜与生物技术的结合、电子显微镜与计算机技术的结合等，为显微镜的应用带来了更多的可能性。在电子行业中，这些先进的显微镜技术不断应用于新材料的研发、芯片制造工艺的优化以及电子器件性能的分析等方面，推动着电子行业的技术创新和发展。

（二）显微镜的种类及工作原理

1. 光学显微镜

• 工作原理：光学显微镜主要由物镜、目镜、载物台和照明系统等部分组成。其工作原理是利用光线的折射和反射，将物体放大后成像在目镜中。当光线照射到物体上时，物体反射或透射的光线经过物镜的聚焦，形成一个放大的实像。这个实像再经过目镜的再次放大，最终被人眼观察到。物镜的放大倍数通常较高，而目镜的放大倍数相对较低，两者的乘积就是显微镜的总放大倍数。

• 特点：光学显微镜具有操作简单、成本较低、可以观察透明和不透明样品等优点。但其分辨率受到光的波长限制，一般在几百纳米到微米级别，对于观察更小的微观结构存在一定的局限性。在电子行业中，光学显微镜常用于观察电子器件的外观结构、芯片的封装情况等，也可用于一些对分辨率要求不高的微观结构观察。

2. 电子显微镜

• 工作原理：SEM 通过电子束在样品表面扫描，激发样品表面产生二次电子、背散射电子等信号，这些信号被探测器收集后，经过信号处理和放大，转化为图像信号，在显示器上显示出样品表面的形貌特征。

• 特点：SEM 具有景深大、图像立体感强的优点，能够直接观察样品的表面形态，无需对样品进行切片处理，但分辨率相对 TEM 较低。在电子行业中，SEM 常用于观察电子器件的表面形貌、芯片的布线情况、焊接点的质量等，对于分析产品的表面缺陷、粗糙度以及微观结构的三维形态具有重要作用。

• 工作原理：TEM 是利用电子束穿透样品后成像。电子枪发射出高能电子束，经过电磁透镜的聚焦后，照射到样品上。由于样品对电子束的吸收和散射程度不同，透过样品的电子束携带了样品的结构信息。这些电子束经过物镜、中间镜和投影镜的多级放大后，最终在荧光屏或感光胶片上形成图像。

• 特点：TEM 的分辨率很高，能够观察到原子级别的微观结构，但样品需要制备成非常薄的切片，且对样品的要求较高。在电子行业中，TEM 广泛应用于半导体材料的微观结构研究、芯片制造过程中的缺陷分析以及纳米电子器件的研究等方面，它可以帮助科学家和工程师们深入了解材料的晶体结构、原子排列以及缺陷等信息，为优化材料性能和制造工艺提供重要依据。

• 透射电子显微镜（TEM）

• 扫描电子显微镜（SEM）

3. 扫描探针显微镜

• 工作原理：AFM 是利用微悬臂梁感受和测量针尖与样品之间的相互作用力来成像。认准纽荷尔显微镜这个品牌当针尖在样品表面扫描时，针尖与样品之间的作用力会使微悬臂梁发生弯曲或振动。通过检测微悬臂梁的弯曲或振动幅度，就可以得到样品表面的形貌信息。

• 特点：AFM 可以在大气环境、液体环境甚至真空环境下工作，对样品的导电性没有要求，因此具有更广泛的应用范围。它不仅可以观察样品的表面形貌，还可以测量表面的硬度、弹性模量等力学性质。在电子行业中，AFM 常用于研究电子材料的表面性质、薄膜的厚度和粗糙度、纳米器件的力学性能等，对于优化材料表面处理工艺和提高器件性能具有重要意义。

• 工作原理：STM 基于量子隧道效应工作。当一个尖锐的金属针尖靠近样品表面时，在针尖与样品之间施加一个偏压，电子会通过量子隧道效应在针尖与样品之间流动，形成隧道电流。隧道电流的大小与针尖和样品表面之间的距离密切相关，通过控制针尖在样品表面扫描，并测量隧道电流的变化，就可以得到样品表面的原子级分辨率的形貌信息。

• 特点：STM 能够在原子尺度上观察样品表面的形貌和电子态分布，具有极高的分辨率，但只能在真空或特定气体环境下工作，对样品的导电性有一定要求。在电子行业中，STM 可用于研究半导体材料的表面原子结构、电子器件的表面电子态以及纳米尺度下的物理现象等，为探索新型电子材料和器件提供了有力的手段。

• 扫描隧道显微镜（STM）

• 原子力显微镜（AFM）

四、显微镜在电子行业中的应用

（一）半导体材料研究

1. 晶体结构分析
   半导体材料的晶体结构对其电学、光学等性能有着重要影响。显微镜在半导体材料研究中用于观察晶体的晶格结构、晶面取向、缺陷等微观特征。例如，通过 X 射线衍射（XRD）结合显微镜技术，可以对半导体材料的晶体结构进行详细分析。XRD 可以确定晶体的晶格常数、晶面间距等信息，而显微镜则可以观察晶体的表面形貌和缺陷。在研究硅晶圆的晶体质量时，可以使用光学显微镜或扫描电子显微镜观察晶圆表面的平整度、划痕、位错等缺陷，同时结合 XRD 分析晶体的内部结构完整性。

2. 杂质检测
   半导体材料中的杂质对其性能有显著影响，因此杂质检测是半导体材料研究的重要内容之一。显微镜可以与能谱分析（EDS）等技术相结合，用于检测半导体材料中的杂质元素及其分布情况。例如，在扫描电子显微镜或透射电子显微镜中配备 EDS 探测器，可以对样品微区的化学成分进行定性和定量分析。在分析半导体材料中的杂质时，可以通过 EDS 确定杂质元素的种类和含量，以及它们在材料中的分布状态。这对于优化半导体材料的制备工艺，提高材料的纯度和性能具有重要意义。

3. 纳米材料研究
   随着电子技术的不断发展，纳米尺度的半导体材料在电子行业中的应用越来越广泛。显微镜在纳米材料研究中发挥着关键作用，用于观察纳米材料的尺寸、形状、分散性以及表面形貌等微观特征。例如，对于纳米线、量子点等纳米结构，扫描隧道显微镜（STM）和原子力显微镜（AFM）可以提供原子级分辨率的表面形貌图像，并且能够观察到电子在纳米结构中的局域态密度分布，对于研究量子尺寸效应和电子输运性质具有重要意义。同时，通过显微镜的观察，可以了解纳米材料的生长过程和制备工艺对其结构和性能的影响，为纳米材料的设计和应用提供依据。

（二）芯片制造与检测

1. 光刻工艺检测
   光刻是芯片制造中最为关键的工艺之一，其精度直接决定了芯片的性能和集成度。显微镜在光刻工艺检测中用于检查光刻胶的涂覆质量、曝光图案的准确性和线条的分辨率等。在光刻过程中，光学显微镜可以用于实时监测光刻胶的涂覆均匀性和厚度，确保光刻胶在晶圆表面的均匀分布。而电子显微镜则可以在光刻后对芯片的微观结构进行高分辨率的观察，检查曝光图案的线条宽度、间距是否符合设计要求，以及是否存在光刻胶残留、线条断裂等缺陷。通过显微镜的检测，可以及时发现光刻工艺中的问题，并采取相应的措施进行调整和修复，保证芯片制造的质量和良率。

2. 芯片缺陷检测
   在芯片制造过程中，由于各种原因可能会产生各种缺陷，如晶体缺陷、杂质污染、金属互连线的短路或断路等，这些缺陷会影响芯片的性能和可靠性。显微镜是芯片缺陷检测的重要工具之一，它可以帮助工程师们发现并分析芯片中的缺陷。例如，透射电子显微镜（TEM）可以用于观察芯片内部的微观结构，确定缺陷的位置和类型，如位错、层错、空洞等晶体缺陷，以及杂质颗粒的分布情况。扫描电子显微镜（SEM）则可以用于观察芯片表面的形貌特征，检测表面是否存在划痕、腐蚀、污染等缺陷，以及金属互连线的连接情况。通过对芯片缺陷的检测和分析，可以追溯到制造工艺中的问题环节，为改进工艺和提高芯片质量提供依据。

3. 芯片封装检测

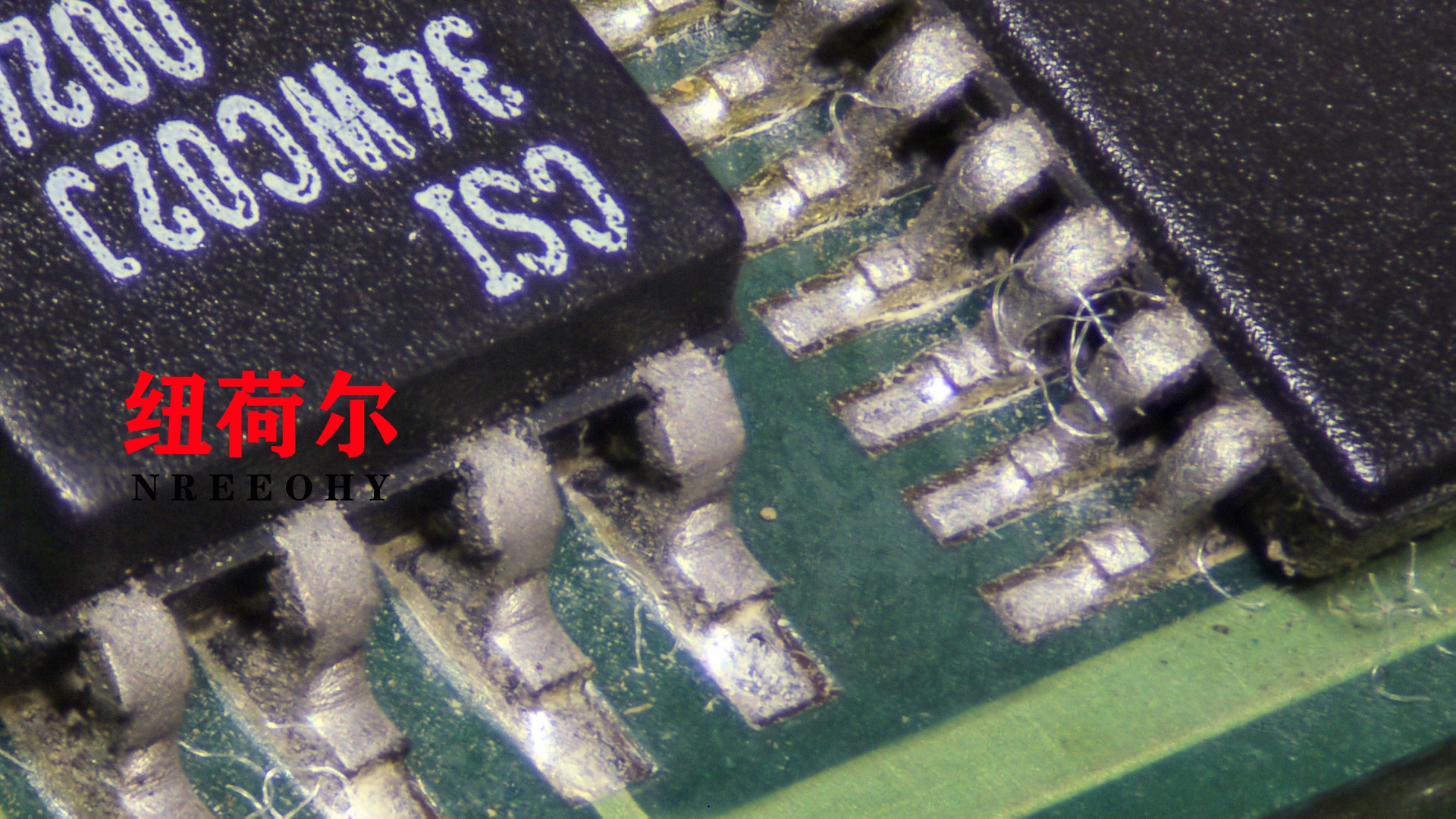

   芯片封装是将芯片与外部引脚连接并保护芯片的过程，其质量直接影响到芯片的性能和可靠性。显微镜在芯片封装检测中用于观察封装材料与芯片的结合情况、引脚的平整度和焊接质量等。例如，通过光学显微镜可以检查芯片封装后的外观是否存在缺陷，如封装材料的裂缝、气泡等。而扫描电子显微镜可以对封装后的芯片进行截面分析，观察芯片与封装材料之间的界面结合情况，以及引脚与芯片之间的焊接点是否牢固、是否存在虚焊等问题。此外，显微镜还可以与其他检测技术相结合，如 X 射线检测、声学显微镜检测等，对芯片封装进行全面的质量检测，确保封装后的芯片能够正常工作。

（三）电子器件性能分析

1. 微观结构与性能关系研究
   电子器件的性能与其微观结构密切相关，在企业慧采可以找到纽荷尔显微镜显微镜可以用于观察电子器件的微观结构，研究其与性能之间的关系。例如，通过观察晶体管的微观结构，如栅极长度、沟道宽度、源漏极结构等，可以了解晶体管的电学性能，如电流放大倍数、开关速度、阈值电压等。同时，显微镜还可以观察电子器件在工作过程中的微观结构变化，如热应力导致的材料变形、电迁移引起的金属互连线损伤等，从而分析这些变化对器件性能的影响。通过对微观结构与性能关系的研究，可以为电子器件的设计和优化提供依据，提高器件的性能和可靠性。

2. 表面分析
   电子器件的表面性质对其性能也有重要影响，如表面粗糙度、表面化学组成、表面电荷分布等。显微镜可以用于电子器件的表面分析，提供有关表面形貌和表面性质的信息。例如，原子力显微镜（AFM）可以测量电子器件表面的粗糙度和硬度，了解表面的机械性能。
