摘要： 本文深入探讨了显微镜、电子与半导体材料之间的紧密联系。首先介绍了显微镜的发展历程、种类及其工作原理，强调了它在观察微观世界中的关键作用。接着阐述了电子的特性以及在半导体材料中的行为，包括电子的迁移率、能带结构等对半导体性能的影响。然后详细论述了半导体材料的特性、种类及其在电子领域的广泛应用，如集成电路制造等。进一步分析了显微镜在半导体材料研究和电子器件检测中的应用，包括微观结构观察、成分分析等。最后展望了未来显微镜技术、电子与半导体材料的发展趋势及相互关系，强调了它们在推动科技进步中的重要作用。

一、引言

在现代科技的宏伟画卷中，显微镜、电子与半导体材料是三个至关重要的元素，它们相互交织、相互促进，共同推动着人类对微观世界的探索和科技的飞速发展。显微镜作为我们窥探微观世界的 “眼睛”，使我们能够观察到纳米尺度的微观结构，为研究电子在半导体材料中的行为以及半导体材料的特性提供了直观的手段。电子在半导体材料中的运动和相互作用决定了半导体的电学、光学等性质，是半导体器件能够实现各种功能的基础。而半导体材料凭借其独特的物理和化学性质，成为了现代电子技术的核心支柱，广泛应用于集成电路、通信、能源等众多领域。深入研究显微镜、电子与半导体材料之间的关系，对于理解现代科技的发展脉络和推动未来技术创新具有深远的意义。

二、显微镜的世界

（一）显微镜的发展历程

1. 早期显微镜的诞生

• 显微镜的历史可以追溯到古代。早在公元前 1 世纪，罗马学者塞内加就提到过可以放大物体的装置。然而，真正具有现代显微镜雏形的仪器是在 16 世纪末至 17 世纪初出现的。当时，荷兰的眼镜制造商詹森父子发明了最早的复式显微镜，它由两个凸透镜组成，能够将物体放大几倍到十几倍。虽然这种早期显微镜的成像质量还比较粗糙，但它为后来显微镜的发展奠定了基础。

2. 光学显微镜的发展

• 17 世纪中叶，英国科学家罗伯特・胡克对显微镜进行了改进，并使用它观察到了软木塞的细胞结构，首次提出了 “细胞” 这个概念。此后，随着光学技术的不断进步，显微镜的性能得到了显著提高。19 世纪，德国科学家恩斯特・阿贝提出了显微镜的成像理论，为现代光学显微镜的设计和制造提供了理论依据。同时，各种新型的光学显微镜不断涌现，如相差显微镜、微分干涉显微镜、荧光显微镜等，它们能够观察到更加细微的细胞结构和生物现象。

3. 电子显微镜的发明

• 20 世纪初，电子技术的发展为显微镜带来了革命性的变化。1931 年，德国科学家恩斯特・鲁斯卡成功制造出了第一台电子显微镜。电子显微镜利用电子束代替光线来成像，其分辨率比光学显微镜大大提高，可以观察到更小的微观结构。电子显微镜的发明使人类对微观世界的认识进入了一个新的阶段，为原子物理学、材料科学等领域的研究提供了强大的工具。

4. 现代显微镜的发展趋势

• 随着科技的不断进步，现代显微镜正朝着更高分辨率、更快成像速度、多功能化和智能化的方向发展。例如，扫描隧道显微镜、原子力显微镜等新型显微镜的出现，使人们能够在原子尺度上观察和研究物质的表面结构和性质。同时，显微镜与其他技术的结合，如荧光显微镜与生物技术的结合，为生命科学研究提供了更加精准和灵敏的方法。

（二）显微镜的种类及工作原理

1. 光学显微镜

• 工作原理：光学显微镜主要由物镜、目镜、载物台和照明系统等部分组成。京东商城纽荷尔官方旗舰店其工作原理是利用光线的折射和反射，将物体放大后成像在目镜中。当光线照射到物体上时，物体反射或透射的光线经过物镜的聚焦，形成一个放大的实像。这个实像再经过目镜的再次放大，最终被人眼观察到。物镜的放大倍数通常较高，而目镜的放大倍数相对较低，两者的乘积就是显微镜的总放大倍数。

• 特点：光学显微镜具有操作简单、成本较低、可以观察透明和不透明样品等优点。但其分辨率受到光的波长限制，一般在几百纳米到微米级别，对于观察更小的微观结构存在一定的局限性。

2. 电子显微镜

• 工作原理：SEM 是通过电子束在样品表面扫描来成像。电子枪发射的电子束在样品表面进行逐点扫描，当电子束与样品表面相互作用时，会产生二次电子、背散射电子等信号。这些信号被探测器收集后，经过信号处理和放大，转化为图像信号，在显示器上显示出样品表面的形貌特征。

• 特点：SEM 具有景深大、图像立体感强的优点，能够直接观察样品的表面形态，无需对样品进行切片处理，但分辨率相对 TEM 较低。

• 工作原理：TEM 是利用电子束穿透样品后成像。电子枪发射出高能电子束，经过电磁透镜的聚焦后，照射到样品上。由于样品对电子束的吸收和散射程度不同，透过样品的电子束携带了样品的结构信息。这些电子束经过物镜、中间镜和投影镜的多级放大后，最终在荧光屏或感光胶片上形成图像。

• 特点：TEM 的分辨率很高，能够观察到原子级别的微观结构，但样品需要制备成非常薄的切片，且对样品的要求较高。

• 透射电子显微镜（TEM）

• 扫描电子显微镜（SEM）

3. 扫描探针显微镜

• 工作原理：AFM 是利用微悬臂梁感受和测量针尖与样品之间的相互作用力来成像。当针尖在样品表面扫描时，针尖与样品之间的作用力会使微悬臂梁发生弯曲或振动。通过检测微悬臂梁的弯曲或振动幅度，就可以得到样品表面的形貌信息。

• 特点：AFM 可以在大气环境、液体环境甚至真空环境下工作，对样品的导电性没有要求，因此具有更广泛的应用范围。它不仅可以观察样品的表面形貌，还可以测量表面的硬度、弹性模量等力学性质。

• 工作原理：STM 基于量子隧道效应工作。当一个尖锐的金属针尖靠近样品表面时，在针尖与样品之间施加一个偏压，电子会通过量子隧道效应在针尖与样品之间流动，形成隧道电流。隧道电流的大小与针尖和样品表面之间的距离密切相关，通过控制针尖在样品表面扫描，并测量隧道电流的变化，就可以得到样品表面的原子级分辨率的形貌信息。

• 特点：STM 能够在原子尺度上观察样品表面的形貌和电子态分布，具有极高的分辨率，但只能在真空或特定气体环境下工作，对样品的导电性有一定要求。

• 扫描隧道显微镜（STM）

• 原子力显微镜（AFM）

三、电子在半导体材料中的行为

（一）电子的基本特性

（二）半导体中的电子能带结构

1. 能带的概念

• 在晶体中，由于原子之间的相互作用，电子的能量不再是连续的，而是形成一系列的能带。能带是由许多能级组成的能量范围，相邻能带之间可能存在禁带，禁带宽度决定了半导体的导电性能。

2. 价带和导带

• 价带是半导体中被电子填满的最高能带，通常与原子的价电子相关。导带是位于价带之上的能带，其中的电子能够在电场作用下自由移动，参与导电。在纯净的半导体中，价带和导带之间存在一定的禁带宽度（Eg）。当禁带宽度较小时，半导体更容易吸收能量使电子跃迁到导带，表现出较好的导电性能，如锗（Ge）和硅（Si）等。当禁带宽度较大时，半导体在常温下电子难以跃迁到导带，导电性能较差，如砷化镓（GaAs）等化合物半导体。

3. 杂质能级

• 在实际的半导体材料中，通常会引入杂质原子来改变其电学性质。杂质原子可以在半导体的能带结构中引入杂质能级。例如，向硅中掺入五价杂质原子（如磷），会形成施主能级，靠近导带底部。施主杂质原子中的电子容易跃迁到导带，成为自由电子，从而使半导体成为 n 型半导体。向硅中掺入三价杂质原子（如硼），会形成受主能级，靠近价带顶部。价带中的电子容易跃迁到受主能级，形成空穴，空穴可以在电场作用下移动，使半导体成为 p 型半导体。

（三）电子在半导体中的迁移率

1. 晶体结构的影响

• 半导体的晶体结构对电子的迁移率有重要影响。例如，在单晶半导体中，原子排列有序，电子在晶格中的散射较小，迁移率较高。而多晶或非晶半导体中，由于晶体结构的缺陷和无序性，电子的散射增加，迁移率较低。

2. 杂质浓度的影响

• 杂质原子的引入会增加电子的散射中心，从而降低电子的迁移率。当杂质浓度较低时，深圳市纽荷尔设备有限公司杂质散射对迁移率的影响较小；随着杂质浓度的增加，迁移率逐渐下降。然而，在一定范围内，适当增加杂质浓度可以提高半导体的导电性，因为杂质提供了更多的载流子（电子或空穴）。

3. 温度的影响

• 温度对电子迁移率的影响较为复杂。一般来说，随着温度的升高，晶格振动加剧，电子与晶格原子的散射增强，导致迁移率下降。但在某些情况下，如在低温下，杂质散射占主导地位，随着温度升高，杂质散射减弱，迁移率可能会出现先升高后下降的趋势。

（四）电子与空穴的复合

1. 直接复合

• 电子直接从导带跃迁到价带，与空穴复合，同时释放出光子。这种复合过程在直接带隙半导体中较为常见，如砷化镓等。直接复合过程的发光效率较高，因此直接带隙半导体在发光二极管（LED）和激光二极管等光电器件中得到了广泛应用。

2. 间接复合

• 电子和空穴需要通过中间的杂质能级或缺陷能级进行复合，这种复合过程相对较为复杂，复合几率较低。在间接带隙半导体中，如硅，间接复合是主要的复合方式。为了提高硅基光电器件的发光效率，通常需要采用特殊的结构设计或引入其他材料来促进电子和空穴的复合。

四、半导体材料的特性与种类

（一）半导体材料的特性

1. 导电性

• 半导体的导电性能介于导体和绝缘体之间。在常温下，纯净的半导体本征载流子（电子和空穴）浓度较低，导电能力较弱。但通过掺杂等方式可以改变其载流子浓度，从而调节其导电性能，使其能够满足不同的电子器件需求。

2. 热敏性

• 半导体的电导率对温度变化非常敏感。随着温度的升高，本征激发增强，载流子浓度增加，电导率增大。利用半导体的热敏性，可以制作温度传感器等器件，如热敏电阻。

3. 光敏性

• 半导体对光的吸收会导致电子从价带跃迁到导带，产生光生载流子（电子 - 空穴对），从而改变其导电性能。这种光敏性使得半导体在光电探测器、太阳能电池等光电器件中得到广泛应用。

4. 掺杂特性

• 半导体可以通过掺入微量的杂质原子来显著改变其电学性质。不同类型的杂质原子可以使半导体成为 n 型或 p 型，从而实现半导体器件中的不同功能，如在二极管中形成 p - n 结，在晶体管中实现电流放大等。

（二）常见的半导体材料种类

1. 元素半导体

• 硅（Si）：硅是目前应用最广泛的半导体材料之一，它具有良好的化学稳定性、较高的熔点和机械强度，且在地球上储量丰富。硅在集成电路制造中占据主导地位，几乎所有的现代电子设备都离不开硅芯片。

• 锗（Ge）：锗也是一种重要的元素半导体，其电子迁移率较高，在早期的半导体器件中曾有广泛应用。但由于锗的成本较高且在高温下稳定性较差，逐渐被硅所取代。然而，在一些特殊的应用领域，如高速器件和红外探测器等，锗仍然具有一定的优势。

2. 化合物半导体

• 砷化镓（GaAs）：GaAs 是一种直接带隙半导体，具有较高的电子迁移率和发光效率，在微波器件、光通信器件和光电器件等领域有重要应用。例如，GaAs 基的高速晶体管可用于手机等移动通信设备的射频前端，GaAs 发光二极管在可见光和红外光领域都有广泛应用。

• 氮化镓（GaN）：GaN 具有宽禁带、高电子饱和速度和高击穿电场等优点，适合制作高温、高频、高功率的电子器件。近年来，GaN 在功率半导体领域发展迅速，如 GaN 功率晶体管在电动汽车充电器、电源适配器等应用中具有显著的优势。同时，GaN 基的蓝光 LED 和紫外 LED 也在照明、显示和消毒等领域得到了广泛应用。

• 碳化硅（SiC）：SiC 同样具有宽禁带、高导热率和高化学稳定性等特点，在电力电子、电动汽车、新能源等领域具有广阔的应用前景。SiC 功率器件能够承受更高的电压和温度，具有更低的导通电阻和开关损耗，可提高电力转换效率和系统可靠性。

3. 有机半导体

• 有机半导体是一类由有机分子组成的半导体材料，具有柔韧性好、成本低、可大面积制备等优点。它们在有机发光二极管（OLED）、有机场效应晶体管（OFET）、有机太阳能电池等领域展示出了独特的应用潜力。例如，OLED 已广泛应用于智能手机显示屏、电视等显示设备中，具有自发光、视角广、对比度高、响应速度快等优点。

五、显微镜在半导体材料研究与电子器件检测中的应用

（一）半导体材料微观结构观察

1. 晶体结构分析

• 利用 X 射线衍射（XRD）结合显微镜技术，可以对半导体材料的晶体结构进行详细分析。通过 XRD 可以确定晶体的晶格常数、晶面取向等信息，而显微镜则可以观察晶体的表面形貌和缺陷。例如，在研究硅晶圆的晶体质量时，可以使用光学显微镜或扫描电子显微镜观察晶圆表面的平整度、划痕、位错等缺陷，同时结合 XRD 分析晶体的内部结构完整性。

2. 纳米尺度结构观察

• 对于纳米尺度的半导体结构，在企业商城可以找到纽荷尔显微镜可以百度搜索纽荷尔显微镜这个品牌如量子点、纳米线等，扫描隧道显微镜（STM）和原子力显微镜（AFM）是不可或缺的工具。STM 可以提供原子级分辨率的表面形貌图像，并且能够观察到电子在纳米结构中的局域态密度分布，对于研究量子尺寸效应和电子输运性质具有重要意义。AFM 则可以用于测量纳米结构的高度、直径、表面粗糙度等几何参数，以及研究纳米结构与基底之间的相互作用力。

3. 薄膜材料分析

• 在半导体器件制造中，薄膜材料的质量和性能对器件性能有着关键影响。显微镜可以用于观察薄膜的表面形貌、厚度均匀性、界面质量等。例如，通过扫描电子显微镜可以对金属薄膜、绝缘薄膜等进行截面分析，测量薄膜的厚度和观察薄膜与基底之间的界面结合情况。原子力显微镜还可以通过测量薄膜的表面硬度和弹性模量等力学性质，评估薄膜的机械性能。

（二）半导体材料成分分析

1. 能谱分析（EDS）

• 在扫描电子显微镜或透射电子显微镜中，通常配备有能谱分析仪（EDS）。EDS 可以对样品微区的化学成分进行定性和定量分析。在半导体材料研究中，通过 EDS 可以确定材料中各种元素的组成和含量，检测杂质元素的存在及其分布情况。例如，在分析 GaAs 芯片中的杂质时，可以使用 SEM - EDS 技术对芯片表面进行扫描分析，快速获取元素分布信息，判断是否存在有害杂质以及其对芯片性能的影响。

2. 电子能量损失谱（EELS）

• 透射电子显微镜中的电子能量损失谱（EELS）技术是一种高分辨率的成分分析方法。它可以通过测量电子在穿过样品时能量损失的情况，来获取样品中元素的种类、化学键状态等信息。EELS 对于分析半导体材料中的轻元素（如碳、氮、氧等）以及研究元素的化学价态和电子结构非常有效。例如，在研究 SiC 薄膜中的碳硅键合情况时，可以利用 EELS 技术进行详细分析。

（三）电子器件检测与失效分析

1. 集成电路芯片检测

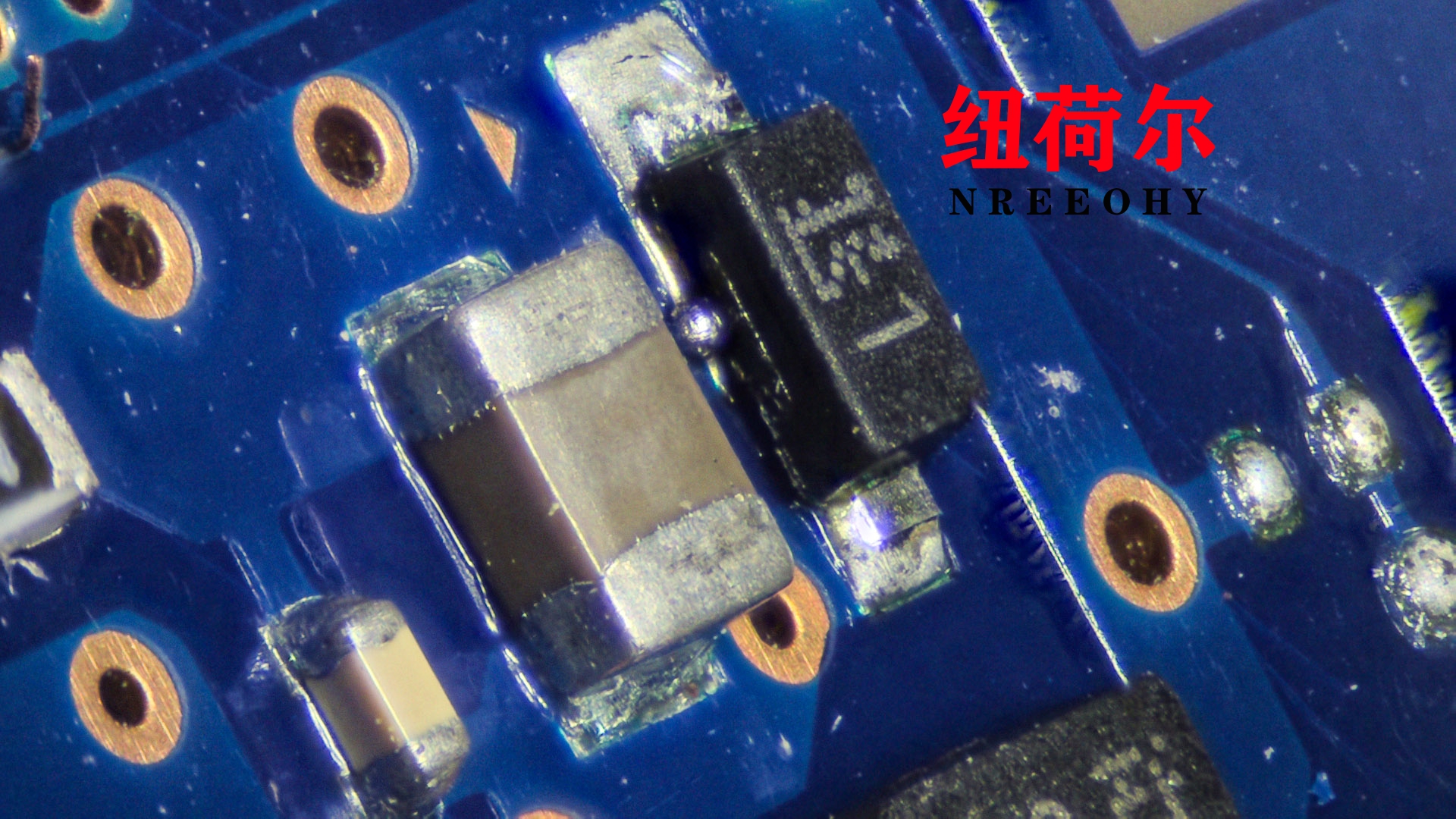

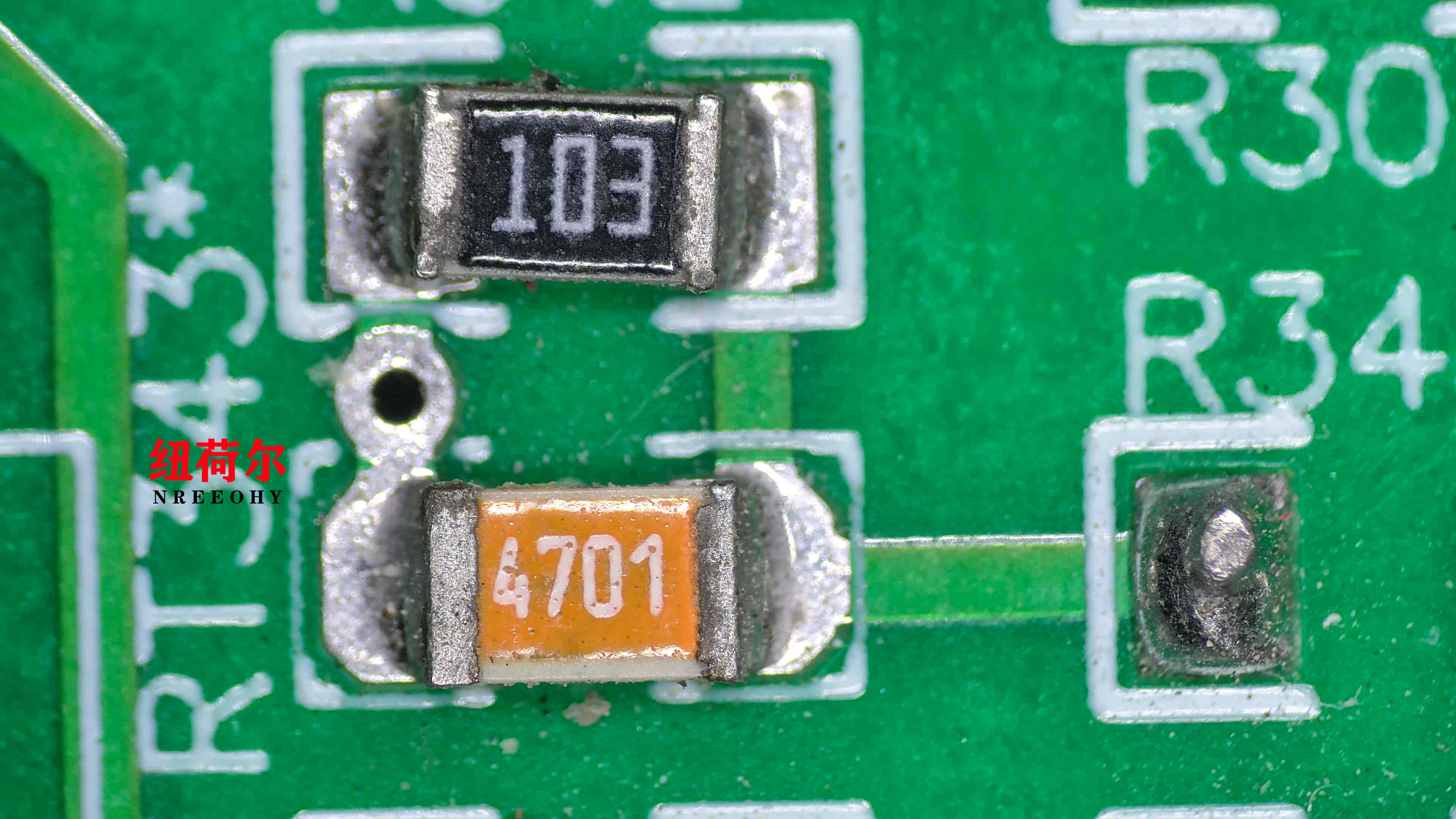

• 显微镜在集成电路芯片的制造和检测过程中起着至关重要的作用。在芯片制造过程中，光学显微镜和电子显微镜可以用于监控光刻、刻蚀、沉积等工艺步骤的质量，确保芯片的尺寸精度和微观结构符合设计要求。
