显微镜的工作原理是通过透镜系统将微小物体放大,使其能够被肉眼观察到。常见的显微镜类型包括光学显微镜、电子显微镜和扫描探针显微镜等。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
光学显微镜
利用可见光通过透镜折射和反射来成像。
具有操作简单、成本低等优点,但分辨率相对较低,一般在微米级别。

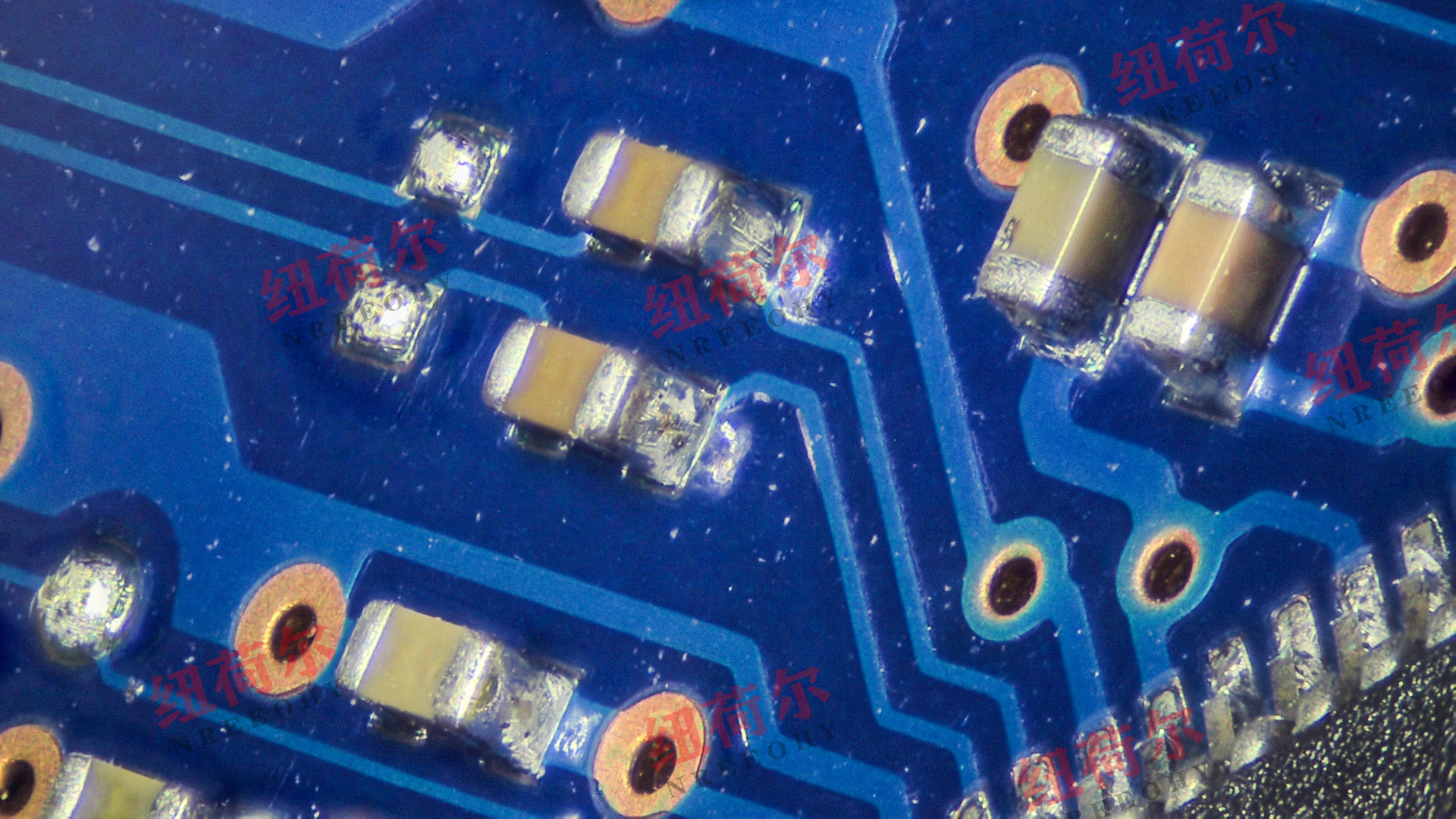

常用于观察 PCBA 线路板表面的宏观结构和缺陷。
电子显微镜
分为扫描电子显微镜(SEM)和透射电子显微镜(TEM)。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
SEM 利用电子束扫描样品表面,产生二次电子成像,分辨率可达纳米级别,能够清晰地呈现 PCBA 线路板表面的微观形貌和成分分布。
TEM 则通过电子束穿透样品成像,可用于观察材料的内部结构和晶体结构。
扫描探针显微镜
如原子力显微镜(AFM),通过探针与样品表面的相互作用来成像。
能够提供样品表面的高分辨率三维形貌和力学性能等信息。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
材料微观结构分析
观察线路板基板的纤维结构和树脂分布,评估其均匀性和孔隙率。
研究金属镀层的晶体结构和晶粒尺寸,分析其对导电性和耐腐蚀性的影响。
例如,通过 TEM 观察铜镀层的晶体取向,可以优化电镀工艺,提高镀层质量。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
缺陷检测
发现线路板中的短路、断路、空洞等缺陷。

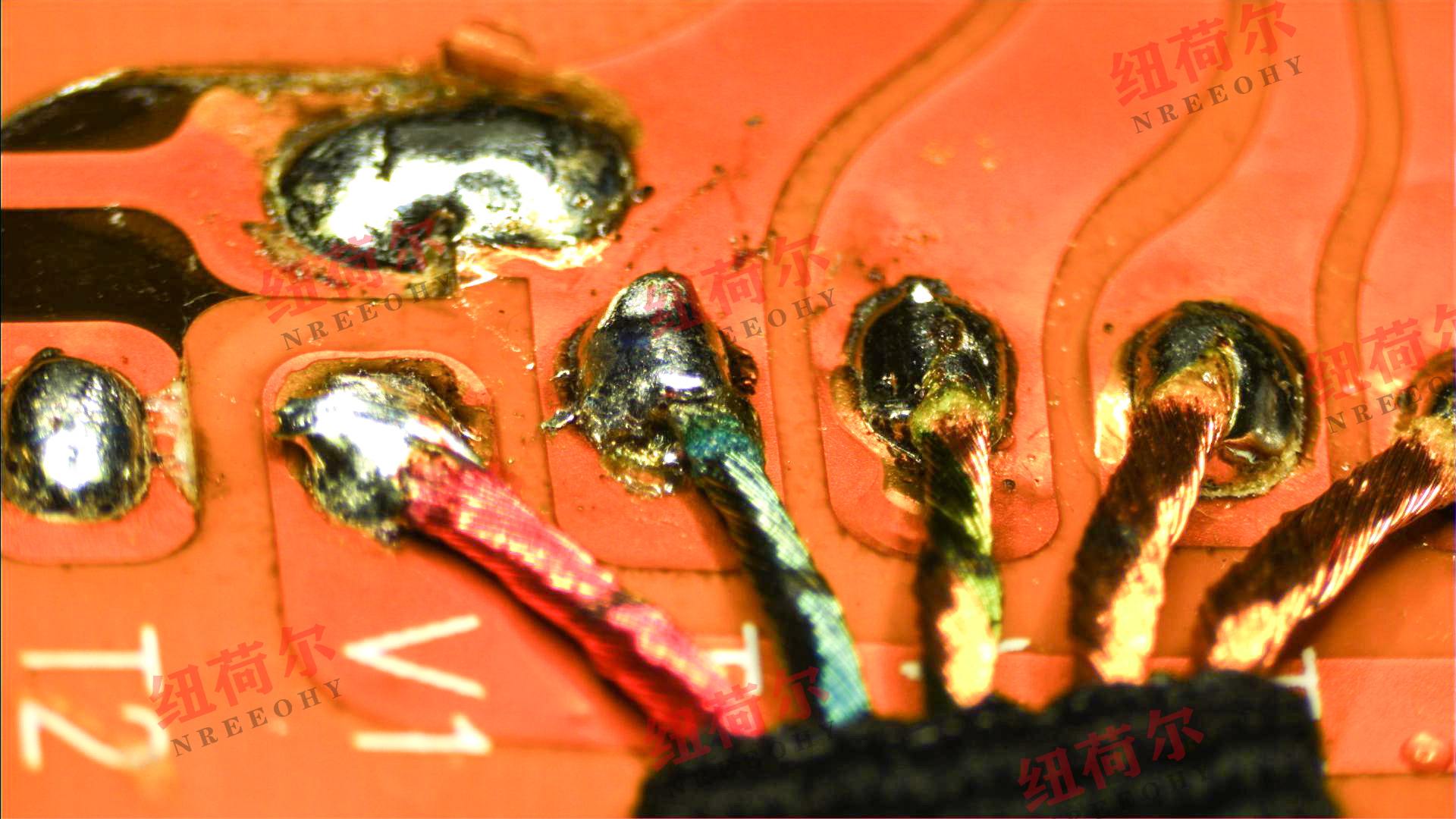

检测焊料中的气孔、裂纹和夹杂物,提高焊接质量。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
光学显微镜可以快速检测较大尺寸的缺陷,而电子显微镜则能够更精确地分析微小缺陷的成因。
成分分析
借助能谱仪(EDS)与电子显微镜结合,对线路板材料的元素组成进行定性和定量分析。
确定金属镀层中的杂质含量,评估其对性能的影响。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
例如,通过 EDS 分析发现镍镀层中的磷含量超标,从而调整电镀工艺参数。
表面粗糙度测量
使用 AFM 测量线路板表面的粗糙度,为后续的涂覆和封装工艺提供参考。
优化表面处理工艺,提高线路板与其他组件的结合强度。
高分辨率
能够分辨微小的结构和细节,揭示材料在纳米尺度上的特征。
非破坏性检测
在不破坏样品的情况下进行观察和分析,保留了样品的原始状态。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
多功能性
结合不同的附件和技术,如能谱仪、电子背散射衍射(EBSD)等,实现多种性能的同时测量。
实时成像
可以实时观察样品在不同条件下的变化,如加热、加载等。
优化材料选择
通过对不同材料微观结构和性能的研究,选择最适合的基板材料、金属镀层和阻焊剂等,提高线路板的性能和可靠性。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
改进制造工艺
根据显微镜观察到的缺陷和问题,优化制造过程中的工艺流程和参数,如蚀刻、电镀、焊接等,减少缺陷的产生。
质量控制
在生产过程中,利用显微镜对线路板进行抽检,及时发现质量问题,保证产品的一致性和稳定性。
失效分析
当线路板出现故障时,通过显微镜分析其微观结构的变化,找出失效的原因,为改进设计和提高产品质量提供依据。
推动电子材料学科的发展
深入了解 PCBA 线路板材料的微观结构和性能关系,为新材料的研发和现有材料的改进提供理论基础。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
促进电子制造技术的进步
提高线路板的制造精度和质量,推动电子制造行业向更高集成度、更小尺寸和更高可靠性的方向发展。
保障电子设备的可靠性
通过对线路板材料的研究和质量控制,减少因线路板故障导致的电子设备失效,提高设备的稳定性和使用寿命。纽荷尔显微镜在 PCBA 线路板材料研究中的应用及其科学价值
